(For English version see below)
Nachfolgend finden Sie eine Anleitung zum Einbau/Ausbau oder Wechsel des internen Akku vom ROCKSTER. Diese Informationen finden Sie auch in der dem Hauptgerät beiliegenden Anleitung.
Falls eine ausgewechselte Batterie/ein Akku unbrauchbar geworden ist, beachten Sie bitte diese Hinweise zur Entsorgung.

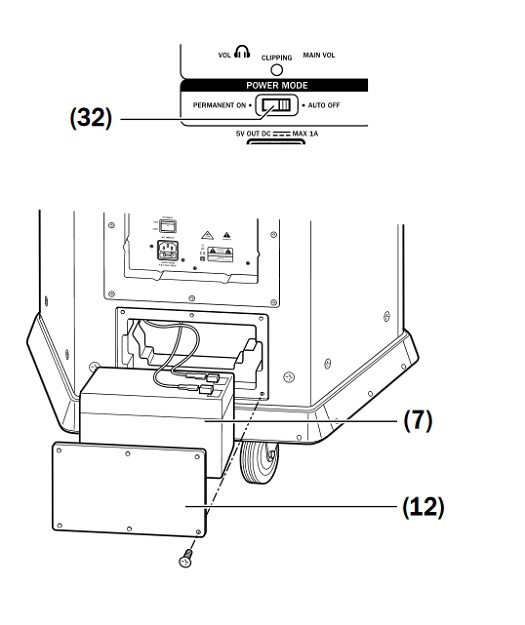

Legende I ROCKSTER Rückseite/Rear view
Anleitung zum Wechsel des Akku
- Ziehen Sie den Netzstecker des ROCKSTER aus der Steckdose.
- Schieben Sie den Umschalter für Stromversorgung POWER MODE (32) auf die Stellung „PERMANENT ON“ (auf Geräterückseite).
- Entfernen Sie die sechs Schrauben des Akkufachdeckels (12).
- Nehmen Sie den Akkufachdeckel ab. Im Akkufach sehen Sie ein rotes und ein schwarzes Kabel mit Steckschuhen.
- Nur bei Akku-Ausbau oder -wechsel: Lösen Sie die Steckschuhe vorsichtig vom eingebauten Akku und entnehmen Sie diesen. Bei erster Inbetriebnahme überspringen Sie diesen Schritt.
- Nehmen Sie den (Ersatz-)Akku (7) aus seiner Verpackung und beachten Sie die beiliegenden Sicherheitshinweise.
- Stecken Sie das rote Kabel auf den Pluspol (+) des Akkus (7).
- Stecken Sie das schwarze Kabel auf den Minuspol (–) des Akkus.
- Setzen Sie den Akku vorsichtig in das Akkufach ein.
- Setzen Sie den Akkufachdeckel wieder auf.
- Schrauben Sie die sechs Schrauben wieder fest.
Akku aufladen
Hinweis: Der (Ersatz-)Akku ist im Lieferzustand nur vorgeladen. Vor der ersten Inbetriebnahme bitte den Akku vollständig aufladen.

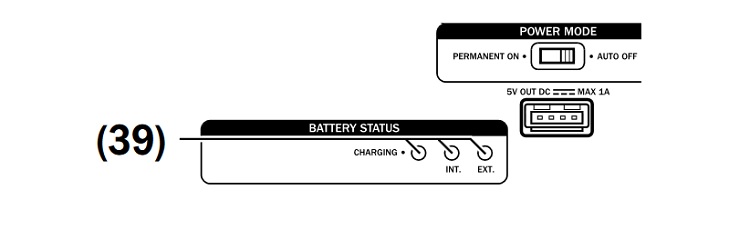

Der wartungsfreie interne Akku wird aufgeladen, sobald der ROCKSTER an das Stromnetz angeschlossen ist (39). Während des Aufladens leuchtet die linke LED BATTERY STATUS (39). Ein vollständiger Ladezyklus des internen Akkus dauert ca. 7 Stunden. Nach dem Aufladen schaltet das integrierte Ladegerät auf Erhaltungsladung und hält den Akku auch mehrere Wochen lang voll aufgeladen. Die maximale Spieldauer ist abhängig vom Tieftonanteil des wiedergegebenen Materials. Ein hoher Anteil an tiefen Frequenzen (Bässen) verringert die maximale Betriebsdauer. Bei voll aufgeladenem Akku mit maximaler Lautstärke bei der Wiedergabe von Pop-Musik beträgt die Betriebsdauer etwa 6 Stunden, bei geringer Lautstärke bis zu 24 Stunden.
Während des Akkubetriebs zeigt die mittlere LED BATTERY STATUS (39) „INT.“ den Ladezustand des Akkus an:
• LED leuchtet konstant = > 50 %
• LED blinkt langsam = 50-25 %
• LED blinkt schnell = < 25 %
HINWEIS: Eine Tiefentladung schädigt den Akku irreparabel. – Laden Sie den Akku spätestens bei Erreichen der "< 25 %" Anzeige auf. Zum Schutz des Akkus verfügt der ROCKSTER über einen Tiefenentladungsschutz, der das Gerät bei Erreichen des Schwellenwertes abschaltet.
#
English version
This guide will tell you how to add/remove or change the internal battery for the ROCSKTER. This information can also be found in the main manual that was shipped with the product.
Should it be necessary to throw the battery away, please pay attention to the notice on how to dispose of the battery properly.
Legend I Rear view - see above
1. Unplug the ROCKSTER from the power outlet.
2. Slide the POWER MODE switch (32) to the "PERMANENT ON" position (on the back of the unit).
3. Remove the six screws of the battery compartment cover (12).
4. Remove the battery compartment cover. In the battery compartment you will see a red and a black cable with plug-in lugs.
5. Only when removing or replacing the battery: Carefully detach the plug-in shoes from the installed battery and remove it. Skip this step for the first use.
6. Remove the (replacement) battery (7) from its packaging and observe the enclosed safety instructions.
7. Connect the red cable to the positive (+) terminal of the battery (7).
8. Connect the black cable to the negative (-) terminal of the battery.
9. Carefully insert the battery into the battery compartment.
10. Replace the battery compartment cover.
11. Screw the six screws back on.
Charging the battery
Note: The (spare) battery is not fully charged when delivered. Please fully charge the battery before the first use.
The maintenance-free internal battery is charged as soon as the ROCKSTER is connected to the power supply (39). During charging, the left BATTERY STATUS LED (39) is lit and a full charge cycle of the internal battery takes about 7 hours. After recharging, the integrated charger switches to trickle charge and keeps the battery fully charged for several weeks. The maximum playing time depends on the low frequency content of the material being played back. A high proportion of low frequencies (bass) reduces the maximum playing time. When the battery is fully charged at maximum volume when playing pop music, the operating time is approximately 6 hours, and up to 24 hours at low volume.
During battery operation the middle LED BATTERY STATUS (39) "INT." indicates the battery charge status:
• LED lights up constantly = > 50
• LED flashes slowly = 50-25
• LED flashes quickly = < 25 %
NOTE: Deep discharge will irreparably damage the battery. – Charge the battery when the "< 25%" indicator is reached. To protect the battery, the ROCKSTER has a deep discharge protection that shuts off the unit when the threshold is reached.
