DMX steht für Digital Multiplex und ist der Verbindungsstandard, mit dem die Steuersignale zu den Scheinwerfern gelangen und von diesen verarbeitet werden.

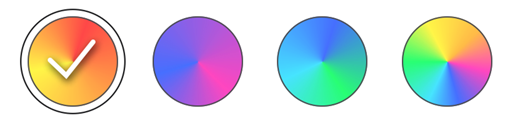

Insgesamt stehen dir 8 verschiedene Farbthemen zur Verfügung: 4 für lebhafte Stimmungen und 4 für sanfte Momente. Diese Themen können über die DMX-Taste oder die Teufel‑App ausgewählt werden.

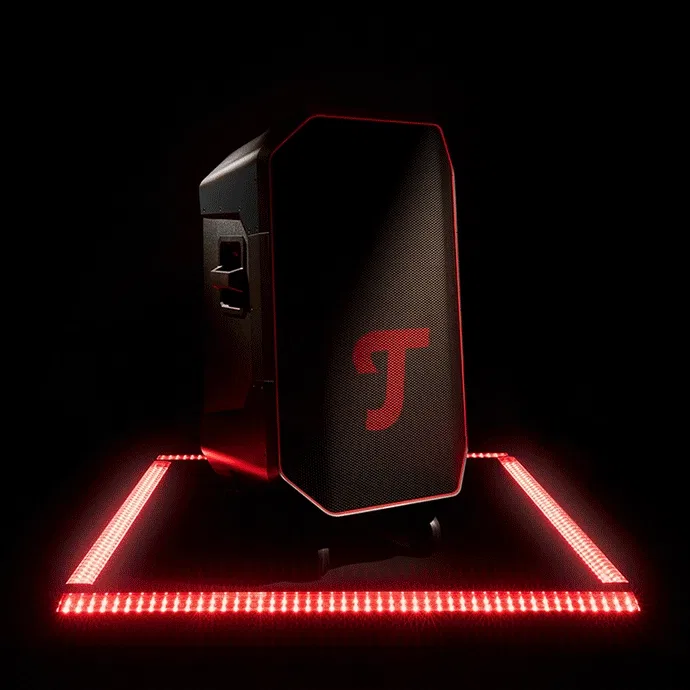

Der ROCKSTER 2 ist einer der ersten portablen Bluetooth-Speaker, der DMX-Signale senden kann. Schließe "RGB Lichter", wie zum Beispiel PARs, LED Bars oder RGB Lichtorgeln an.

Hinweis: Der ROCKSTER 2 unterstützt keine Moving Heads oder Stroboskope.

Weitere Informationen dazu findest du auch in unserem Blog.

DMX-Lichter mit dem Rockster 2 einrichten

Was du benötigst
Verbinde dein Licht
Bereite dein Licht vor
Finde heraus, welchen Typ von Licht du hast
Stelle den Kanal deines Lichts ein
Schnellreferenz: DMX‑Adressen
Aktiviere DMX und leg los

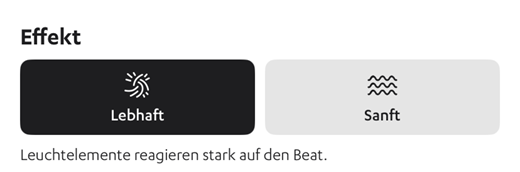

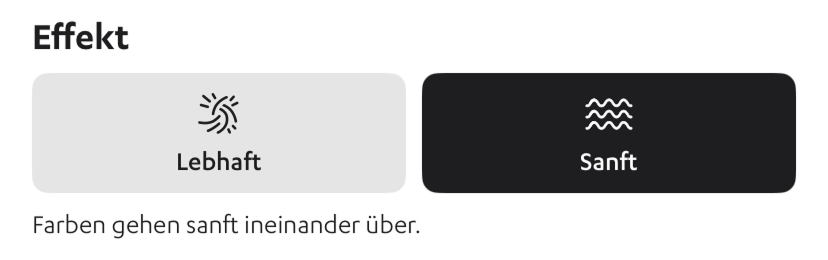

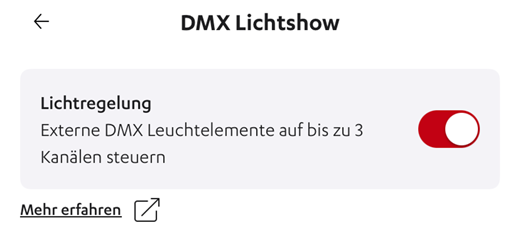

DMX in der Teufel GO App

Was du benötigst

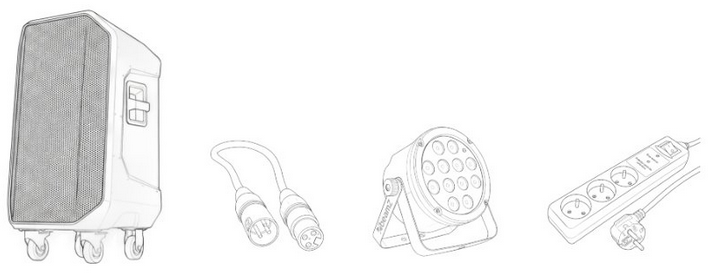

Du benötigst den ROCKSTER 2, ein Lichtsystem, ein DMX-Kabel und eine Verteilersteckdose.

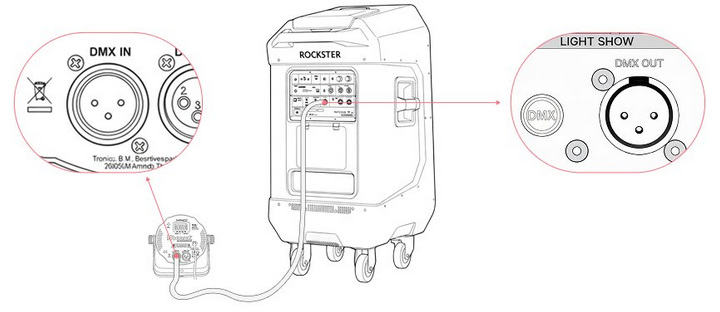

Verbinde dein erstes Licht

Verbinde das Lichtsystem mit dem ROCKSTER 2. Schalte die Geräte ein. Stelle sicher, dass dein Licht mit dem Stromnetz verbunden ist. Weitere Lichtsysteme schaltest du mit weiteren DMX-Kabeln in Reihe. Sorge bitte auch bei den Geräten für eine Stromversorgung. Anschluss DMX.png

Bereite dein Licht vor

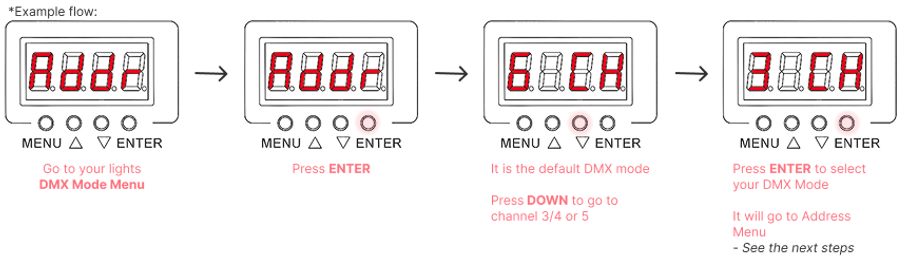

Überprüfe den DMX‑Kanalmodus deines Lichts:

Der DMX‑Modus deines Lichts muss auf 3‑Kanal, 4‑Kanal oder 5‑Kanal eingestellt sein.
Sieh im Handbuch deines Lichts nach, um zu erfahren, wie du diese Einstellung ändern kannst.
Ist dein Licht auf 6 Kanäle oder mehr eingestellt, funktioniert es nicht mit dem ROCKSTER 2.

Finde heraus, welchen Typ von Licht du hast

Wenn du den Typ deines Lichts bereits kennst (z. B. MRGB, RGBM usw.), kannst du diesen Schritt überspringen.

Unterschiedliche Lichter sprechen unterschiedliche „Sprachen“.
Wir müssen herausfinden, welche dein Licht verwendet. Keine Sorge – das ist ganz einfach!
Sieh noch einmal im Handbuch deines Lichts nach, um zu erfahren, wie du die DMX‑Adresse änderst.

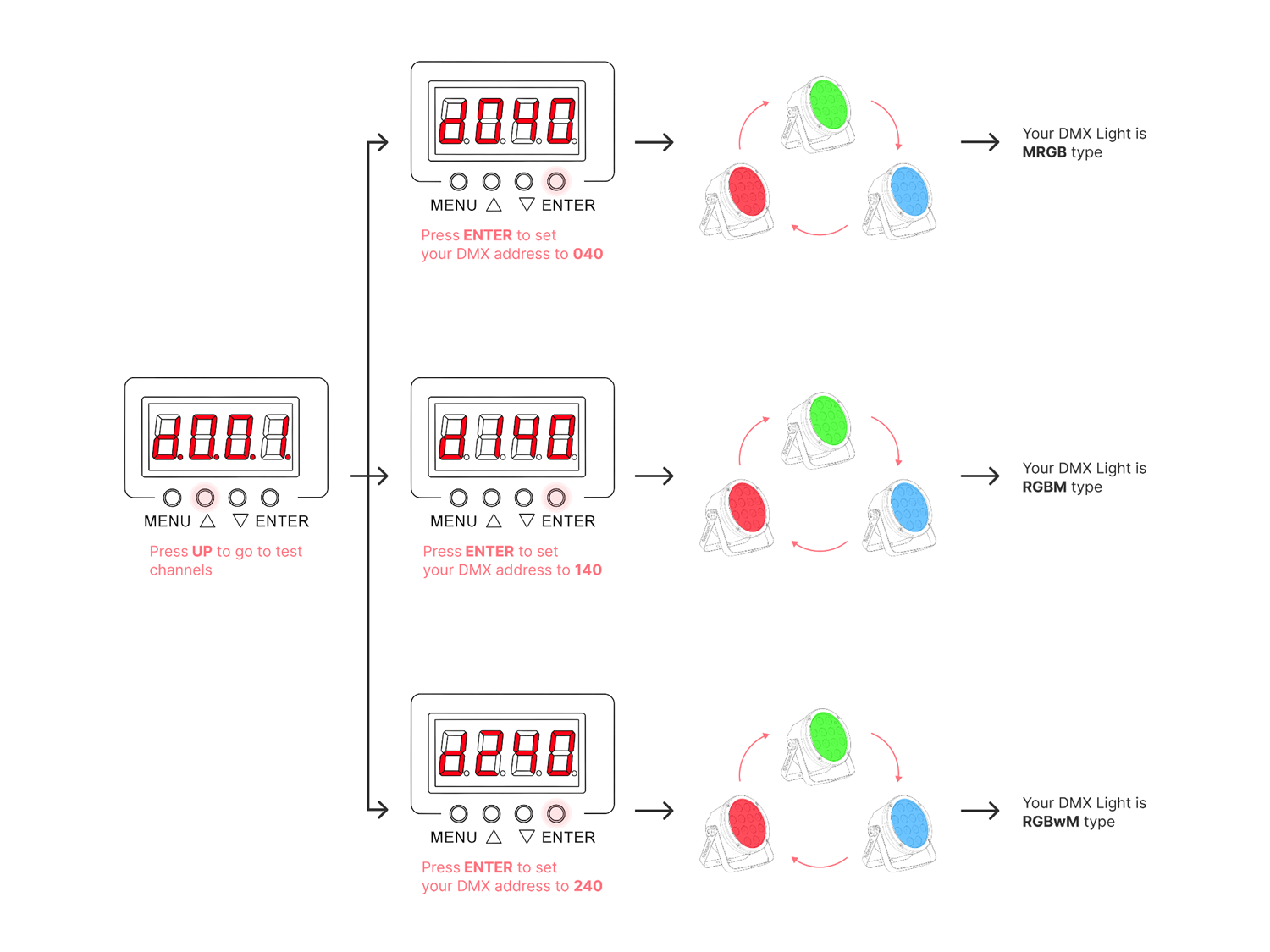

Teste die folgenden drei DMX‑Adressen und beobachte die Farbmuster:
1. Adresse 040 → Wenn die Farben korrekt wechseln (Rot → Grün → Blau), ist dein Licht vom Typ MRGB.
2. Adresse 140 → Wenn dies funktioniert, ist dein Licht vom Typ RGBM.
3. Adresse 240 → Wenn dies funktioniert, ist dein Licht vom Typ RGBWM.
Jede Adresse testet eine andere Kanalkonfiguration.
Die Adresse, bei der die richtige Farbfolge angezeigt wird, zeigt dir den Typ deines Lichts.

Stelle den Kanal deines Lichts ein

Jetzt, da du den Typ deines Lichts kennst, stelle dein Licht auf die DMX‑Adresse für Kanal 1 ein:

MRGB‑Lichter: Setze die Adresse auf 010
RGBM‑Lichter: Setze die Adresse auf 110
RGBwM‑Lichter: Setze die Adresse auf 210

Zum Schluss empfängt dein Licht nun das DMX‑Signal deines ROCKSTER 2 und dieser erzeugt jetzt die Effekte auf deinem Licht.

Schnellreferenz: DMX‑Adressen

Nutze diese Tabelle, wenn du deine Lichter einrichtest:

Dein Licht	Kanal 1	Kanal 2	Kanal 3
MRGB‑Typ	010	020	030
RGBM‑Typ	110	120	130
RGBwM‑Typ	210	320	230
EQ‑Reaktion	BÄSSE	MITTEN	HÖHEN

Hinweise

Stelle die Lichter auf 10, 110 oder 210, wenn diese auf den Bass reagieren und Effekte ballern sollen. Auf 20, 120, 220, reagieren die Lichter eher auf die Mitten und bei 30, 130, 230 reagieren die Lichter auf Hi-Hats/Hochton.
Jeder Kanal teilt das Audiospektrum in verschiedene Frequenzbereiche auf und ordnet sie unterschiedlichen Farben innerhalb deiner gewählten Farbthemen zu.
Wenn mehrere Lichter auf denselben Kanal eingestellt sind, zeigen sie synchronisierte, identische Lichtshows.

Aktiviere DMX und leg los

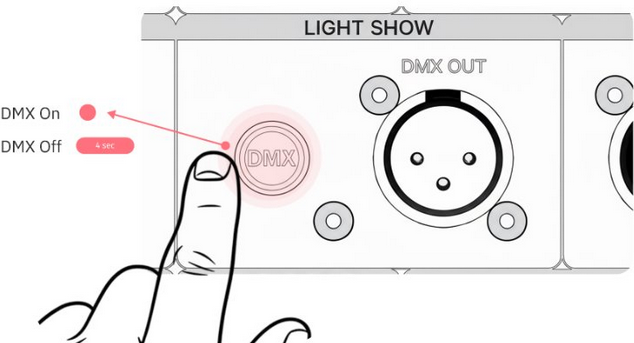

Drücke kurz den DMX-Button am ROCKSTER 2. DMX ist aktiviert. Um DMX zu deaktivieren, halte den Button 4 Sekunden lang gedrückt.

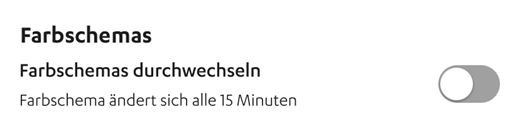

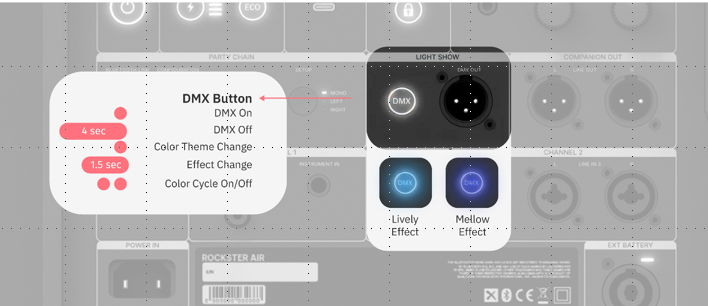

Du kannst über den DMX-Button auch das Farb- und Effektthema ändern und den Wechsel der Farben an- oder ausschalten. Komfortabler geht es jedoch über die App.
