Inhalt
- Wo finde ich die Bedienungsanleitung?
- Wie baue ich die POWER HIFI auf?
- POWER HIFI STEREO-Betrieb - Wie verbinde ich mehrere Geräte miteinander?
- Kann ich mehr als zwei POWER HIFI miteinander verbinden?
- Bei Master-Companion-Betrieb stimmt die Balance nicht?
- Wie stelle ich eine Bluetooth®-Verbindung zur POWER HIFI her?
- Wie kann ich die Bluetooth®-Liste löschen?
- Wie beeinflusse ich das automatische Ein- und Ausschalten?
- Meine Fernbedienung funktioniert nicht - was kann ich tun?
- Meine POWER HIFI zeigt den Fehler "E1" an - was kann ich tun?
Wo finde ich die Bedienungsanleitung?
Die Bedienungsanleitung findest du unter https://teufel.de/bedienungsanleitung. Nutze dann am besten das Suchfeld.
Wie baue ich die POWER HIFI auf?
Das Gesamtsystem wiegt 60 kg.
– Achte daher auf eine entsprechende Tragfähigkeit des Untergrunds.
– Trage/Transportiere nur die einzelnen Komponenten – niemals das übereinander gestellte Gesamtsystem.
Achte vor dem Einschalten darauf, dass der Schalter MASTER/COMPANION auf der gewünschten Stellung steht
– Verlege alle Kabel so, dass sie keine Stolperfallen bilden.
Lautsprecher anschließen
Die Lautsprecheranschlüsse vom Steuergerät zu dem Mittenton - und dem Tieftonlautsprecher sind jeweils als 4-polige Speak ON-Steckverbinder gestaltet.

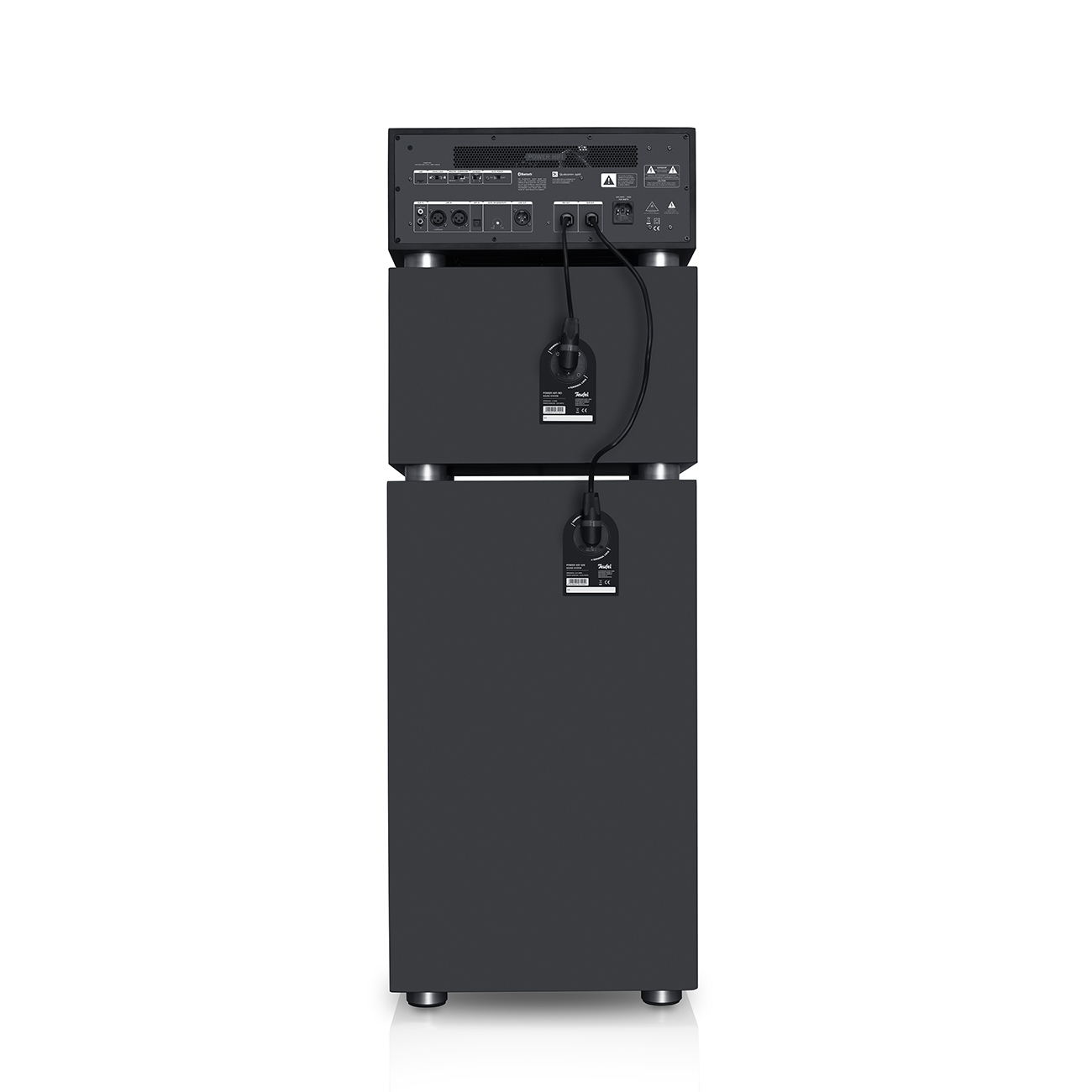

Ein Verwechseln der Kabel ist schon durch die unterschiedliche Kabellänge ausgeschlossen. Zum Schluss sieht der Aufbau dann so aus:

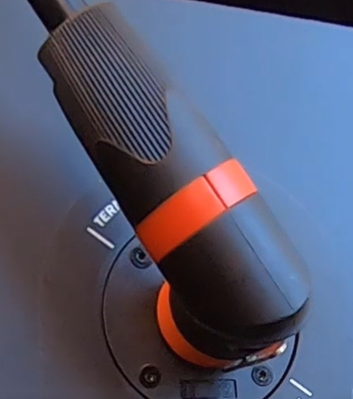

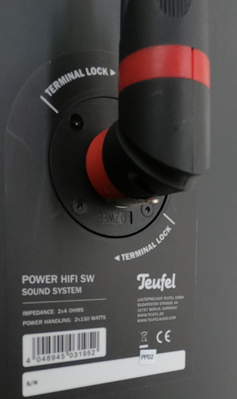

Einstecken:
- Halte den Stecker mit dem Kabel nach oben vor die Buchse.
- Drehe den Stecker ca. 45° nach links, bis er mit seinen Zapfen in die Buchse passt.
- Schiebe den Stecker ganz in die Buchse.
- Drehe den Stecker ca. 45° nach rechts, bis die Verriegelung mit einem Klicken einrastet. Das Kabel zeigt nun nach oben.

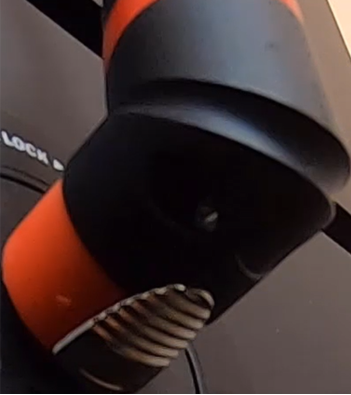

Abziehen:
- Ziehe den verchromten Riegel nach hinten und dreh den Stecker ca. 45° nach links.
- Ziehe den Stecker aus der Buchse
POWER HIFI STEREO-Betrieb - Wie verbinde ich mehrere Geräte miteinander?
Du kannst zwei POWER HIFI im Stereo-Setup aufbauen. So spielt der MASTER den rechten und der COMPANION den linken Kanal ab. Dies bietet sich an, wenn du beide in einem Stereo-Dreieck aufstellen kannst. Alternativ kannst du die POWER HIFI auch in einer Mono-Kaskade aufstellen. Der Master gibt über das XLR-Kabel das zusammengemischte Stereo-Signal an den Companion bzw. die Companions weiter.

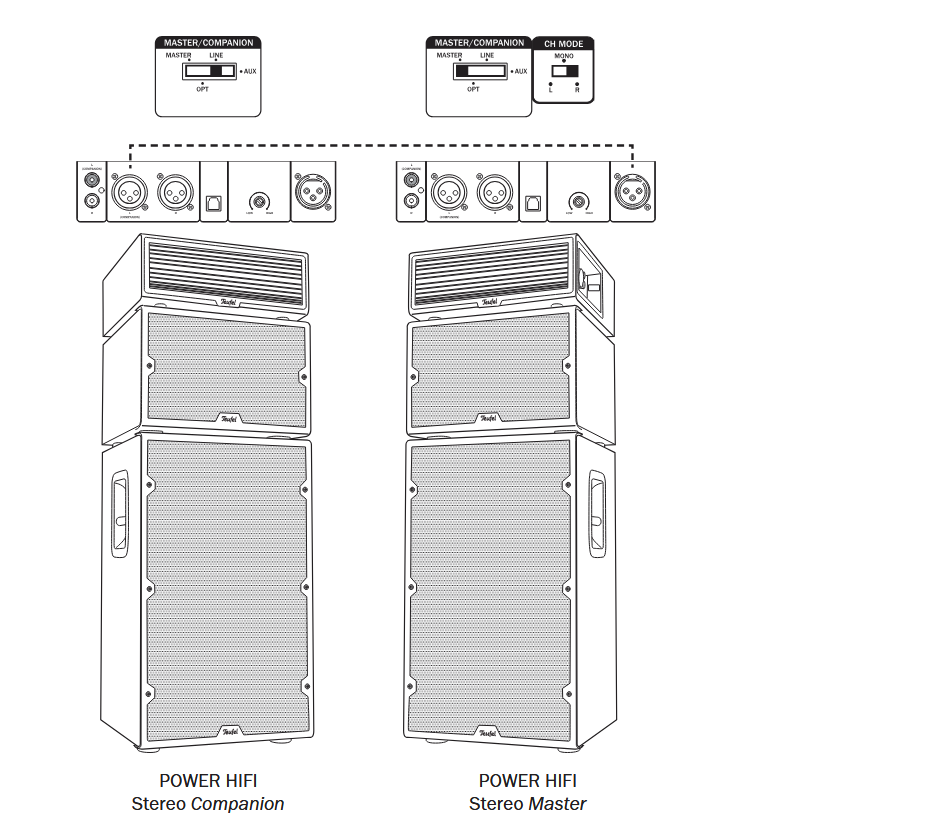

Beispiel für ein Stereo-Setup
Notwendiges Zubehör: Cordial XLR-Kabel
Verbindung: Der Ausgang LINE OUT des Masters ist per XLR-Kabel mit dem Eingang LINE IN L des Companion
verbunden.
Schalterstellung am MASTER: Schiebe den Schalter MASTER/COMPANION auf MASTER und den Schalter CH MODE auf R (rechter Kanal). Der Master gibt nun über das XLR-Kabel den linken Kanal an den Companion
weiter.
Schalterstellung am COMPANION: Schiebe den Schalter MASTER/COMPANION auf LINE. Die Stellung des Schalters CH MODE wird ignoriert.
Bedienung: Am Master können alle Eingänge benutzt werden, die Bedienung erfolgt über das Bedienfeld oder die Fernbedienung des Masters.
Lautstärkeeinstellungen: Nach dem initialen Einstellen der Lautstärke am Companion werden Lautstärke und Klang am Master geregelt.

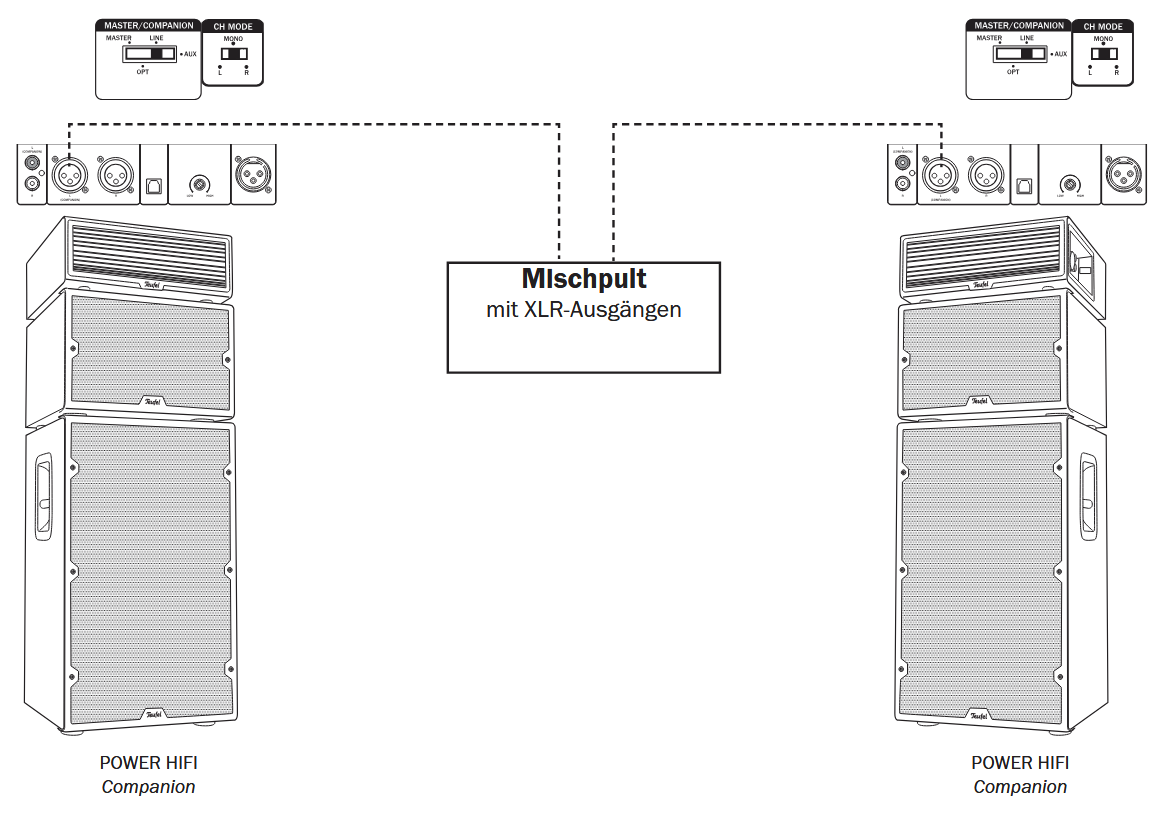

Beispiel für ein Stereo-Setup mit Mischpult
Notwendiges Zubehör für diese Setup: zwei Cordial XLR-Kabel, Mischpult
Verbindung: Das Mischpult wird per XLR-Kabel mit den Eingängen LINE IN L beider POWER HIFI verbunden.
Schalterstellung am MASTER: Schiebe den Schalter MASTER/COMPANION auf LINE. Die Stellung des Schalters CH MODE wird ignoriert.
Schalterstellung am COMPANION: Schiebe den Schalter MASTER/COMPANION auf LINE. Die Stellung des Schalters CH MODE wird ignoriert.
Bedienung: Die Bedienung erfolgt über das Mischpult
Lautstärkeeinstellungen: Nach dem initialen Einstellen der Lautstärke an den Companions werden Lautstärke und Klang am Mischpult geregelt.
Beispiel für ein Stereo-Setup mit Vorverstärker
Notwendiges Zubehör für diese Setup: zwei Cinch-Kabel, Vorverstärker, CD-Player
Verbindung: Der Vorverstärker wird per Cinch-Kabel mit den Eingängen AUX IN L an beiden POWER HIFI
verbunden.
Schalterstellung am MASTER: Schiebe den Schalter MASTER/COMPANION auf AUX. Die Stellung des Schal-
ters CH MODE wird ignoriert.
Schalterstellung am COMPANION: Schiebe den Schalter MASTER/COMPANION auf LINE. Die Stellung des Schal-
ters CH MODE wird ignoriert.
Bedienung: Die Bedienung erfolgt über den Vorverstärker
Lautstärkeeinstellungen: Nach dem initialen Einstellen der Lautstärke an den Companions werden Lautstärke und Klang vom Vorverstärker geregelt.
zur Übersicht
Kann ich mehr als zwei POWER HIFI miteinander verbinden?
Beispiel für eine Mono-Kaskade
Notwendiges Zubehör für diese Setup: mehrere Cordial XLR-Kabel
Verbindung: Der Ausgang LINE OUT des Masters ist per XLR-Kabel mit dem Eingang LINE IN L des ersten Companion verbunden. Dessen Ausgang LINE OUT ist mit dem Eingang LINE IN L des nächsten Companions verbunden und so weiter. So können bis zu vier Companions in einer Kaskade geschaltet werden.
Schalterstellung am MASTER: Schiebe den Schalter MASTER/COMPANION auf MASTER und den Schalter CH MODE auf MONO. Der Master gibt über das XLR-Kabel das zusammengemischte Stereo-Signal an den ersten Companion weiter. An allen Companions wird die Stellung dieser Schalter ignoriert.
Schalterstellung am COMPANION: Schiebe den Schalter MASTER/COMPANION jeweils auf LINE. Die Stellung des Schalters CH MODE wird ignoriert.
Bedienung: Am Master können alle Eingänge benutzt werden, die Bedienung erfolgt über das Bedienfeld oder die Fernbedienung des Masters.
Lautstärkeeinstellungen: Nach dem initialen Einstellen der Lautstärke an den Companions werden Lautstärke und Klang vom Vorverstärker geregelt. Allerdings kann die Lautstärke der Companions gegenüber dem Master verringert werden, wenn zum Beispiel vorn die Tanzfläche lauter beschallt werden soll, als der hintere Teil des Raumes.
Bei Master-Companion-Betrieb stimmt die Balance nicht?
Wahrscheinlich ist am Companion ist die Lautstärke zu niedrig eingestellt. Stelle vorsichtig mit dem Regler Volume den Pegel 100 ein. Im Master-Companion-Betrieb werden Lautstärke und Klang am Master geregelt.
Anschließend kannst du mit den Tasten BALANCE </> auf der Fernbedienung das Lautstärke-Verhältnis zwischen dem linken und rechten Stereokanal einstellen. Das Anzeigefeld auf der Steuereinheit zeigt eine Verschiebung nach links als negativen Wert, nach rechts als positiven Wert.
Bei Stromverlust oder dem Ändern des Stereokanals mit dem Schalter CH MODE, wird diese Einstellung gelöscht.
Wie stelle ich eine Bluetooth®-Verbindung zur POWER HIFI her?
- Schalte an deinem Zuspieler (z. B. Smartphone) die Bluetooth® -Funktion ein.

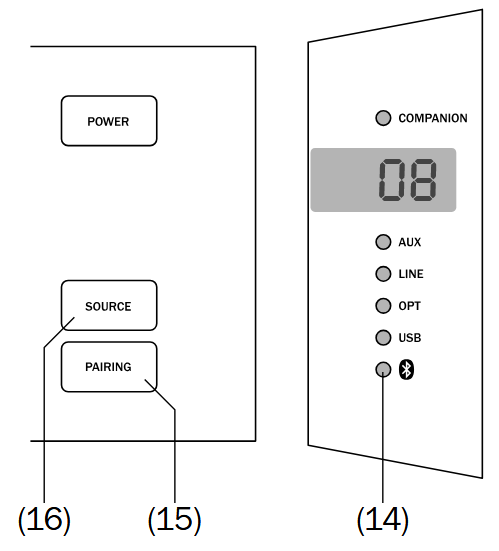

- Wähle an der POWER HIFI den Eingang „Bluetooth“ aus. Drücke dazu die Bluetooth® -Taste (32) auf der Fernbedienung oder mehrfach die Taste SOURCE (16) an der Steuereinheit, bis die LED
(14) blau leuchtet. - Falls die POWER HIFI mit keinem Zuspieler verbunden ist, startet das Pairing automatisch und die LED (14) blinkt schnell in Blau. Ansonsten drücke und halte die Taste (32) ca. 2 Sekunden lang gedrückt, oder drücke kurz die Taste PAIRING (15), um das Pairing zu starten.
- Lasse deinen Zuspieler nach Bluetooth®-Geräten suchen.
- Wählen „POWER HIFI“ aus der Liste der gefundenen Geräte aus. Sobald das Pairing erfolgt ist, arbeitet deine POWER HIFI als Bluetooth® -Wiedergabegerät und gibt alle Töne, die sonst von deinem Zuspieler abgespielt werden würden, wieder.
Wie kann ich die Bluetooth®-Liste löschen?
Um diese Liste der Zuspieler zu löschen, drücke die Bluetooth®-Taste (32) auf der Fernbedienung ca. 10 Sekunden lang. Dann können Zuspieler nur nach erneuter Kopplung eine Verbindung herstellen
Wie beeinflusse ich das automatische Ein- und Ausschalten?
Mit dem Schalter AUTO POWER (23) aktivierst du das automatische Ein- und Ausschalten:
OFF – Automatik inaktiv
ON – Automatik aktiv
• Empfängt die POWER HIFI länger als 20 Minuten lang kein Audiosignal und es findet keine Bedienung statt, schaltet sie automatisch in Standby.
• Sobald auf einer Audioquelle ein Signal erkannt wird, erwacht auch die POWER HIFI und schaltet auf die erkannte Audioquelle um.

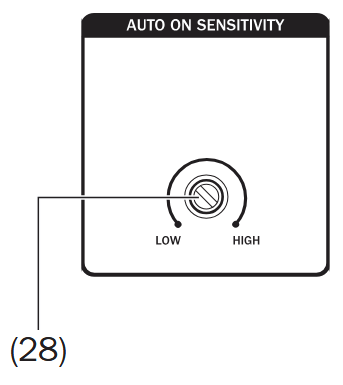

Mit dem Regler AUTO ON SENSITIVITY (28) stellst du die Empfindlichkeit ein, ab der die Einschaltautomatik ein Tonsignal erkennen soll:
• LOW: Die Empfindlichkeit ist niedrig eingestellt, daher wird ein Eingangssignal erst bei hohem Eingangspegel berücksichtigt und die POWER HIFI erwacht.
• HIGH: Die Empfindlichkeit ist hoch eingestellt, daher wird ein Eingangssignal bereits bei niedrigem Eingangspegel berücksichtigt und die POWER HIFI erwacht.
Meine Fernbedienung funktioniert nicht - was kann ich tun?
Wenn die Fernbedienung scheinbar nicht funktioniert und nur die LED bei Companion kurz blinkt, muss der Schalter (21) auf Master gestellt werden.
Funktioniert die Fernbedienung tatsächlich nicht, findest du hier weitere Hilfe.
Meine POWER HIFI zeigt den Fehler "E1" an - was kann ich tun?
E 1 steht für Error 1 und beschreibt ein Hitzeproblem der Endstufe. Prüfe zunächst die Lautstärke und ändere testweise den Aufstellort. Tritt der Fehler weiterhin auf, kontaktiere uns bitte.
