Cet article traite de la connexion de plusieurs ROCKSTER NG.
Si vous souhaitez connecter plusieurs ROCKSTER 2 entre eux, veuillez consulter ici → Connecter le ROCKSTER 2 avec d'autres appareils Teufel

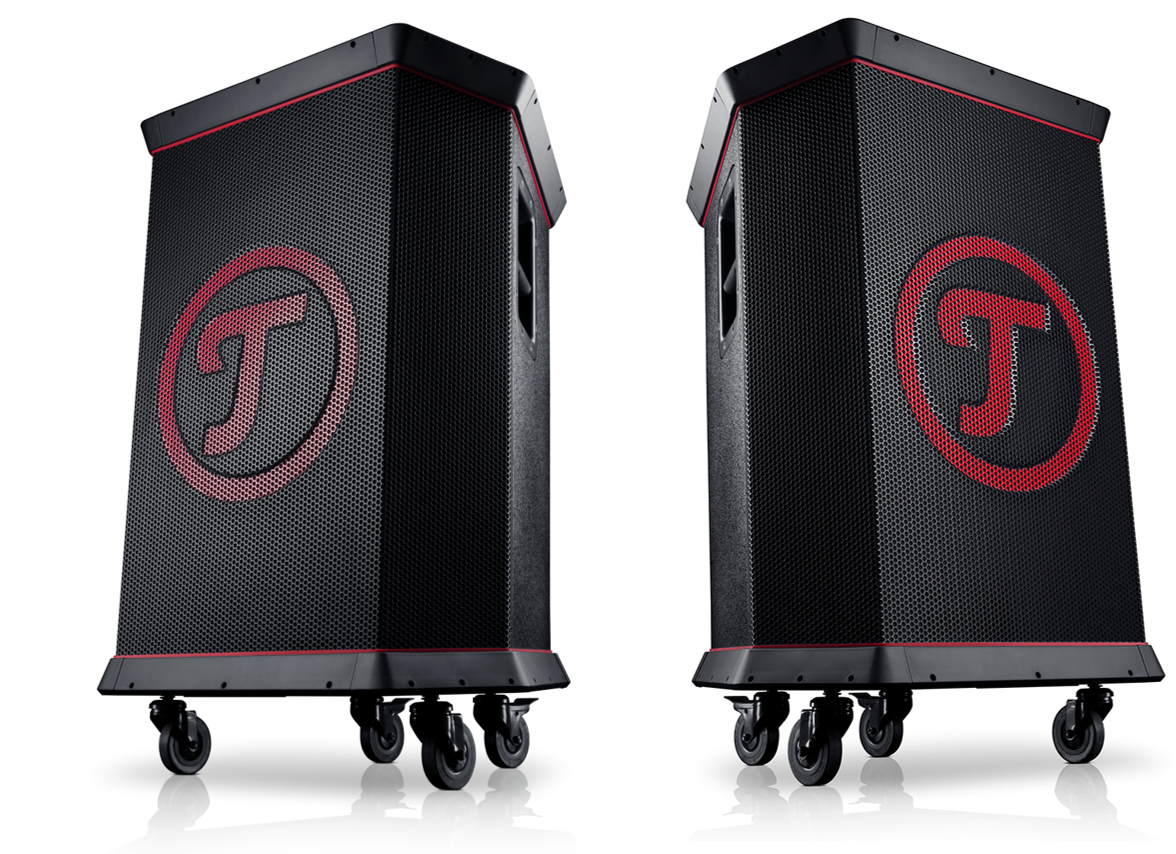

Couplage de plusieurs ROCKSTER NG
Les appareils disposent d'une connexion XLR. Pour établir la connexion, un câble XLR (non fourni) est nécessaire.
Nous proposons ce câble ici.
Une connexion sans câble n'est pas possible.
Astuce : Plusieurs ROCKSTER peuvent également être connectés en série, nous recommandons de coupler au maximum 4 ROCKSTER.
Voici les possibilités de connexion que vous avez :
Voici comment établir une connexion en mode MASTER/COMPANION :
- Déterminez quel ROCKSTER doit fonctionner en tant que MASTER. Sur ce ROCKSTER, réglez l'interrupteur INPUT SELECT (28) sur « CHANNEL 1/2 ».
- Sur l'appareil ou les appareils qui doivent fonctionner en tant que COMPANION, réglez l'interrupteur INPUT SELECT (28) sur MASTER IN.

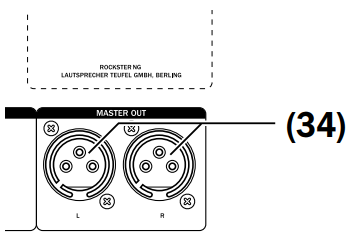

- Connectez les ROCKSTER avec un câble XLR. Sur le MASTER, branchez le câble sur MASTER OUT (34).
- Sur le COMPANION, branchez le câble sur MASTER IN. Si vous avez choisi le canal gauche sur le MASTER (identifiable par le L sous la prise), utilisez alors le MASTER IN avec R. Ainsi, le MASTER joue le canal gauche et le COMPANION le droit. Si les appareils sont inversés, utilisez les prises correspondantes.

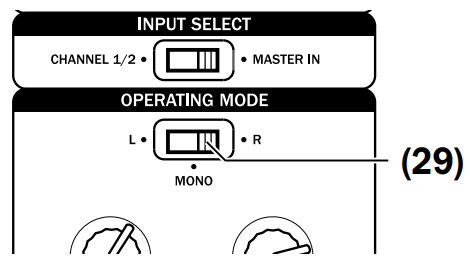

- Déterminez la lecture des canaux stéréo avec l'interrupteur OPERATING MODE (29). Si le COMPANION doit diffuser le canal droit, poussez le sélecteur sur R sur le COMPANION et sur L sur le MASTER.
- En mode MONO, les deux canaux sont mixés ensemble. Cela peut être utile si vous ne pouvez pas installer les appareils en triangle stéréo ou si vous souhaitez connecter plusieurs ROCKSTER en série (voir schéma ci-dessus).
- La lecture de la musique est contrôlée via le MASTER.
- Avec le bouton MAIN VOLUME (30) sur le MASTER, vous contrôlez le volume principal pour tout le système, y compris les ROCKSTER connectés en tant que COMPANION. Pour augmenter le volume, tournez le bouton dans le sens des aiguilles d'une montre. Pour diminuer le volume, tournez le bouton dans le sens inverse des aiguilles d'une montre.
Si le COMPANION est trop fort, vous pouvez réduire son volume par rapport au MASTER avec le bouton MAIN VOLUME (30). Le volume maximal est cependant déterminé par le MASTER.
