Złącze HDMI do telewizora to najwygodniejsze rozwiązanie zapewniające dobry dźwięk. Jednak sposób podłączenia telewizora, systemu dźwiękowego i konsoli do gier zależy od konfiguracji i wersji złącza HDMI. Przedstawiamy różne możliwości.
Więcej informacji można znaleźć na naszym blogu:
- Czym jest HDMI (e)ARC? Wszystko, co musisz wiedzieć!
- HDMI, ARC, CEC - co to jest?
- Kable audio – dowiedz się, co pasuje do czego
Kiedy mogę podłączyć kabel HDMI ARC?
Tutaj wyjaśniamy, jak podłączyć wszystkie urządzenia i przedstawiamy różne warianty połączeń. To, co działa, zależy od posiadanego kabla HDMI i opcji jego podłączenia.
Po pierwsze, sprawdź, czy Twój telewizor obsługuje HDMI ARC. Należy zapoznać się z instrukcją obsługi telewizora lub urządzenia odtwarzającego (np. konsoli do gier). Mała wskazówka: coraz więcej producentów publikuje dane techniczne i instrukcje obsługi online. Sprawdź również wejście HDMI w telewizorze. Na pierwszy rzut oka nie ma różnicy między zwykłymi połączeniami a HDMI-ARC, ale kanały zwrotne audio są zwykle oznaczone jako ARC lub HDMI-ARC.
HDMI passthrough to sposób kierowania sygnałów HDMI, tj. dźwięku i / lub obrazu, przez amplituner AV w trybie gotowości. Jest to nic innego jak fizyczny interfejs między wejściem a wyjściem HDMI. Umożliwia to bezpośrednie przekazywanie sygnału bez konieczności włączania urządzenia z portami HDMI, takiego jak amplituner AV. Urządzenia odtwarzające, takie jak odtwarzacze Blu-ray lub konsole do gier, można podłączyć bezpośrednio do telewizora lub do systemu Teufel za pomocą kabla HDMI.

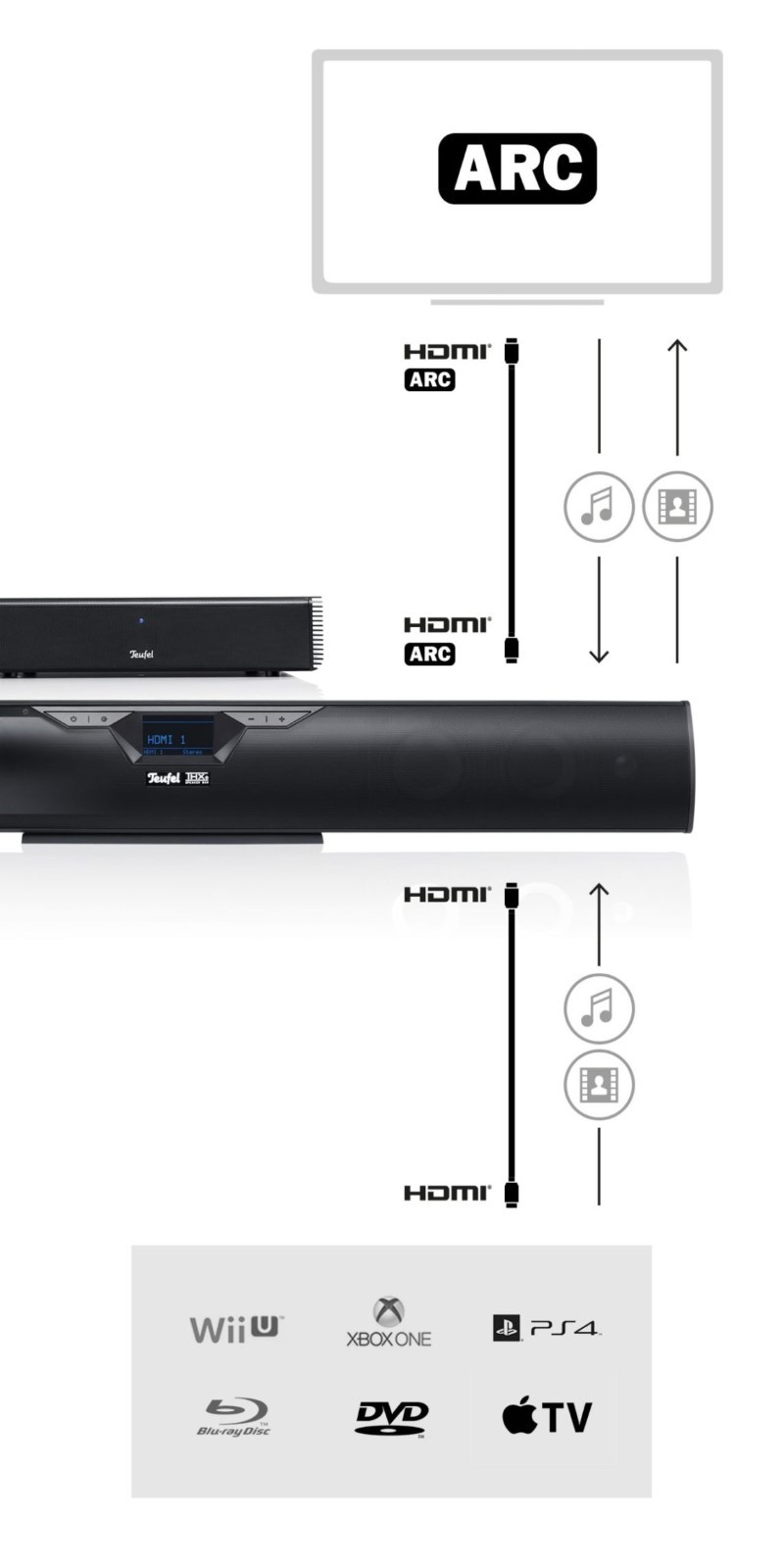

Wariant 1: Konfiguracja telewizora z HDMI ARC i połączeniem pass through
W tym wariancie system Teufel (np. soundbar Teufel lub amplituner AV) służy jako centrum sterowania. Urządzenia odtwarzające, takie jak odtwarzacze Blu-ray lub konsole do gier, są podłączone za pomocą kabla HDMI. System dźwiękowy przejmuje sygnał dźwiękowy i przesyła sygnał obrazu do telewizora. Kabel HDMI ARC wygodnie przesyła dźwięk z telewizora z powrotem do systemu audio. Oszczędza to dodatkowy kabel i oznacza mniejszy wysiłek.
Zalety:
- Wymagany tylko 1 kabel HDMI między systemem dźwiękowym a telewizorem
- Brak konieczności uciążliwego okablowania telewizora
- System dźwiękowy i telewizor wyłączają się w tym samym czasie
- Głośność systemu audio można regulować za pomocą pilota do telewizora
- Automatyczna zmiana źródła przy włączaniu odtwarzaczy

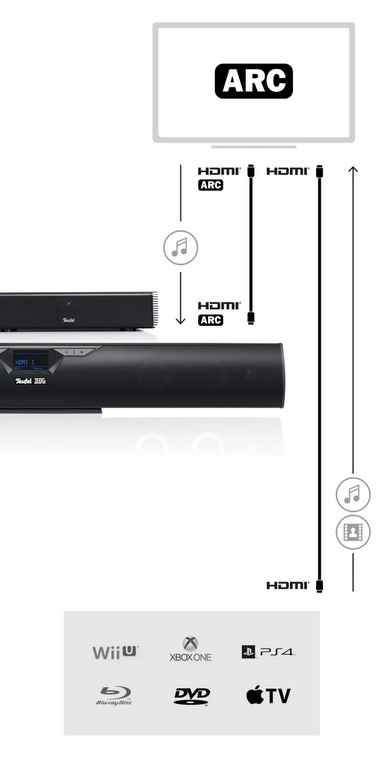

Wariant 2: Telewizor z HDMI ARC bez połączenia pass through
To rozwiązanie umożliwia podłączenie wszystkich urządzeń odtwarzających do telewizora za pośrednictwem złącza HDMI. Telewizor działa jako centralny interfejs. Dzięki połączeniu ARC, telewizor przekazuje wszystkie sygnały dźwiękowe do systemu audio, dzięki czemu może odtwarzać dźwięk w wysokiej jakości. Podczas podłączania trzeba pójść na małe kompromisy: Jest to trochę bardziej kłopotliwe.
Zalety:
- Wymagany tylko 1 kabel HDMI między urządzeniem audio a telewizorem
- System dźwiękowy włącza się i wyłącza wraz z telewizorem
- Wygodna regulacja głośności systemu dźwiękowego za pomocą pilota do telewizora
- Automatyczna zmiana źródła przy włączaniu odtwarzaczy
Wady:
- Połączenie z telewizorem jest nieco bardziej skomplikowane niż w przypadku wariantu 1

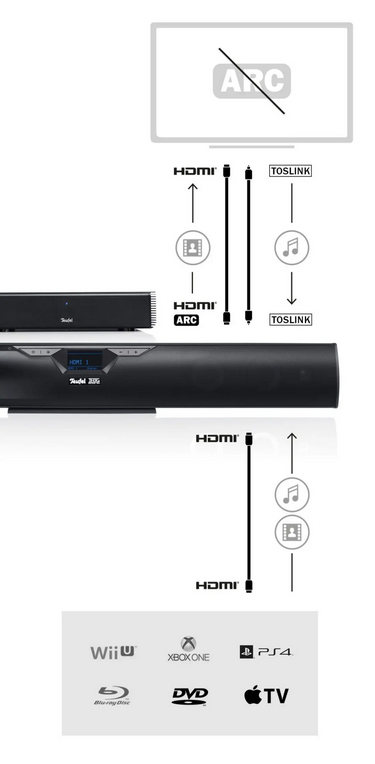

Wariant 3: Telewizor bez złącza HDMI ARC i z funkcją pass through
Twój telewizor nie pozwala na kanał zwrotny audio przez ARC? W takim razie ta opcja jest najlepszym rozwiązaniem. Po pierwsze, sprawdź, czy zwykłe połączenie HDMI jest skonfigurowane jako wejście lub wyjście. Do podłączenia telewizora do systemu Teufel potrzebny będzie także dodatkowy kabel audio. Ponieważ dźwięk z telewizora jest przesyłany oddzielnym kablem, telewizor działa również jako odtwarzacz. Do połączenia można użyć trzech rodzajów kabli:
- Wtyki RCA, które przesyłają sygnał analogowy elektrycznie za pomocą dwóch złączy.
- Kable Toslink, które przesyłają dźwięk optycznie jako sygnał świetlny.
- Kable koncentryczne (koaksjalne), które składają się z oddzielnych przewodów wewnętrznych i zewnętrznych.
Zalety:
- System dźwiękowy włącza się i wyłącza wraz z telewizorem
Wady:
- Wymagane dodatkowe połączenie kablowe
- Regulacja głośności systemu audio nie może odbywać się za pomocą pilota do telewizora.

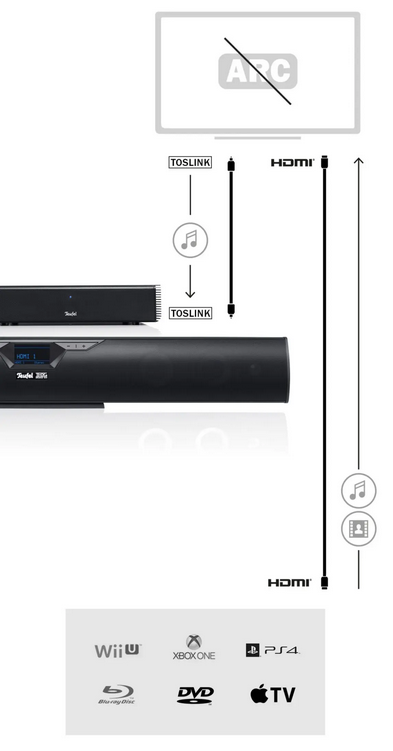

Jeśli połączenie HDMI z telewizorem można wykonać tylko bez ARC, istnieje inna opcja. Chociaż ma ona wiele wad, należy ją tutaj przedstawić ze względu na kompletność. W tym przypadku wszystkie urządzenia odtwarzające są podłączone bezpośrednio do telewizora za pomocą zwykłego kabla HDMI. Przejście nie jest zatem używane. W tym wariancie potrzebny jest również oddzielny kabel RCA, Toslink lub koncentryczny. Kabel audio przekazuje dźwięk z telewizora do systemu dźwiękowego.
Wady:
- Wymagany dodatkowy kabel audio
- System dźwiękowy i telewizor nie włączają się i nie wyłączają w tym samym czasie.
- Głośność urządzenia audio nie może być regulowana za pomocą pilota telewizora
