Gdzie znajdę instrukcję obsługi?
Instrukcję obsługi znajdziesz na tej stronie: https://teufelaudio.pl/Instrukcje-obslugi. Najlepiej skorzystaj z pola wyszukiwania.
Jak złożyć POWER HIFI?
Cały system waży 60 kg.
– Zwróć uwagę na odpowiednią nośność podłoża.
– Noś/przenoś tylko poszczególne komponenty – nigdy nie przenoś całego systemu ułożonego jeden na drugim.
Przed włączeniem upewnij się, że przełącznik MASTER/COMPANION jest ustawiony w żądanej pozycji
– Ułóż wszystkie kable tak, aby nie stanowiły przeszkody i nie powodowały potknięć.
Podłączenie głośników
Złącza głośnikowe od urządzenia sterującego do głośnika średniotonowego i niskotonowego są wykonane jako 4-pinowe złącza Speak ON.

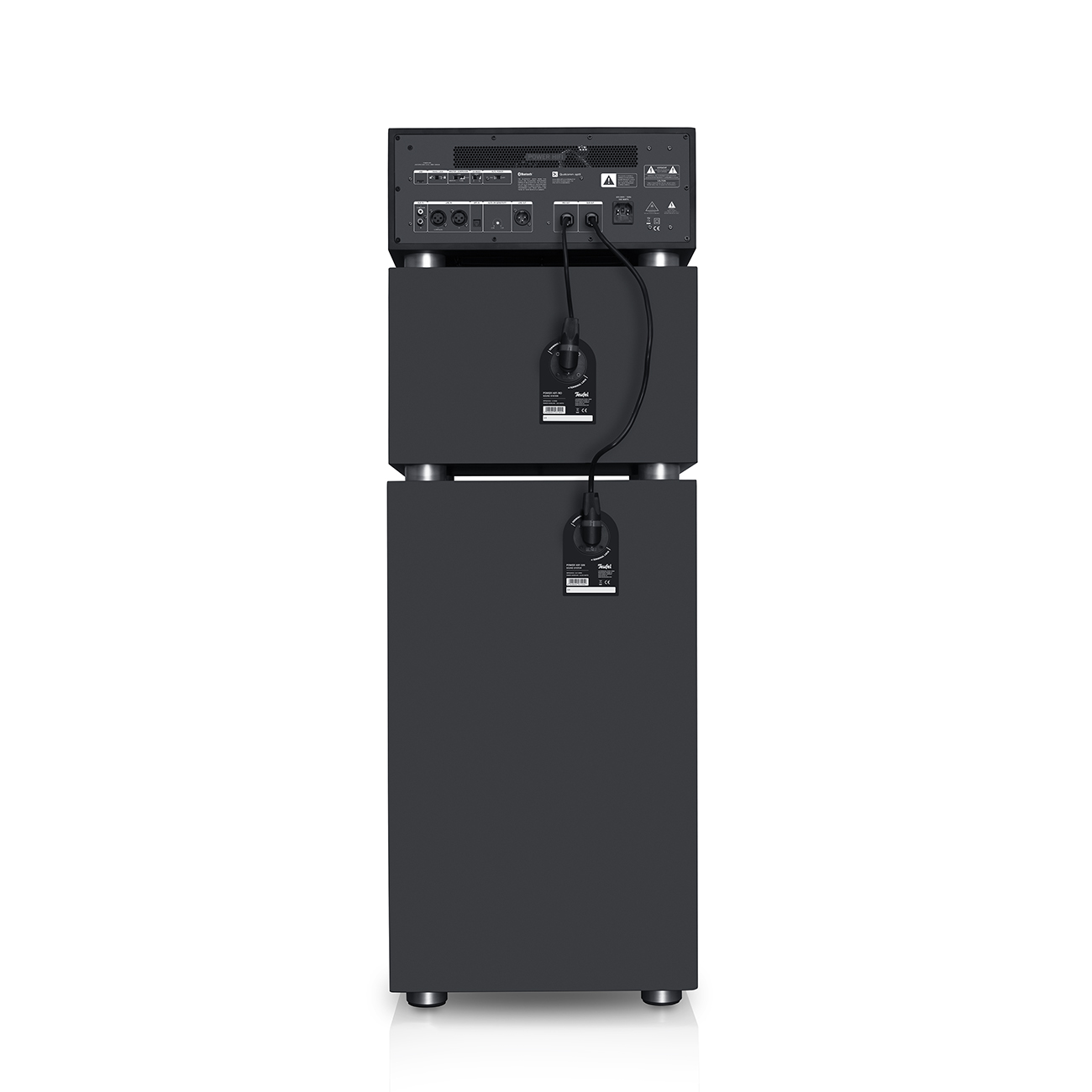

Pomylenie kabli jest wykluczone dzięki różnej długości przewodów. Końcowy układ wygląda następująco:

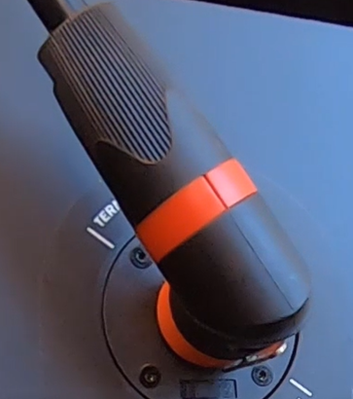

Wpinanie:
- Trzymaj wtyczkę z kablem skierowanym do góry przed gniazdem.
- Obróć wtyczkę około 45° w lewo, aż jej wypustki będą pasować do gniazda.
- Wsuń wtyczkę całkowicie do gniazda.

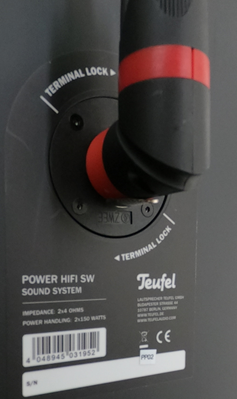

- Obróć wtyczkę około 45° w prawo, aż blokada zatrzaśnie się kliknięciem. Kabel będzie teraz skierowany do góry.

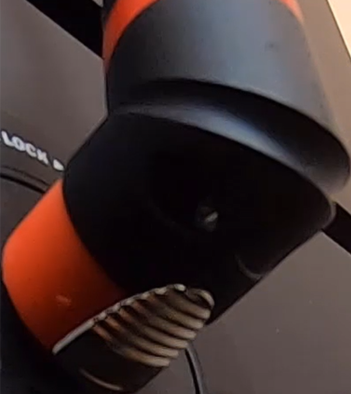

Wyjmowanie:
- Pociągnij chromowany zatrzask do tyłu i obróć wtyczkę około 45° w lewo.
- Wyciągnij wtyczkę z gniazda
Tryb stereo w POWER HIFI – jak połączyć ze sobą kilka urządzeń?
Możesz zbudować konfigurację stereo z dwoma urządzeniami POWER HIFI. W takim przypadku MASTER odtwarza kanał prawy, a COMPANION kanał lewy. Jest to korzystne, jeśli ustawisz oba urządzenia w trójkącie stereo. Alternatywnie możesz ustawić POWER HIFI w mono-kaskadzie. Master przekazuje przez kabel XLR zmiksowany sygnał stereo do urządzenia Companion.

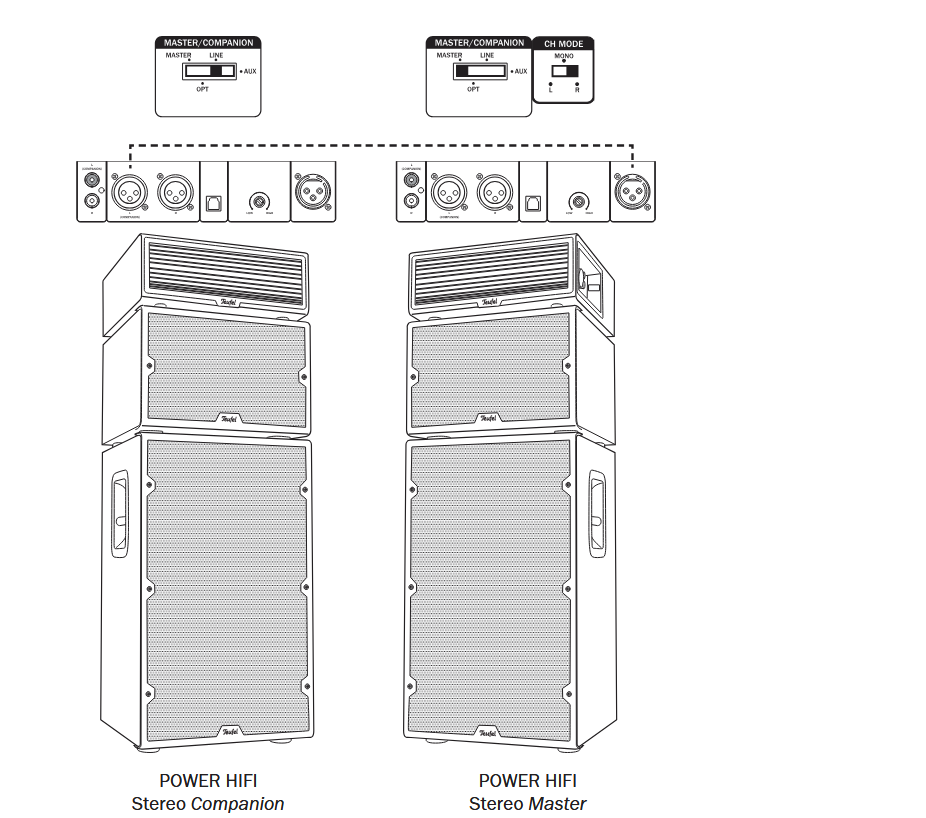

Przykład konfiguracji stereo
Niezbędne akcesoria: Kabel cordial XLR
Połączenie: Wyjście LINE OUT urządzenia Master jest połączone kablem XLR z wejściem LINE IN L w urządzeniu Companion.
Ustawienie przełącznika w urządzeniu MASTER: Przesuń przełącznik MASTER/COMPANION na MASTER i przełącznik CH MODE na R (kanał prawy). Urządzenie Master przekazuje teraz przez kabel XLR kanał lewy do urządzenia Companion.
Ustawienie przełącznika w urządzeniu COMPANION: Przesuń przełącznik MASTER/COMPANION na LINE. Pozycja przełącznika CH MODE jest ignorowana.
Obsługa: Wszystkie wejścia mogą być używane na urządzeniu Master, a sterowanie odbywa się za pomocą panelu sterowania lub pilota urządzenia Master.
Ustawienia głośności: Po początkowym ustawieniu głośności na urządzeniu Companion, głośność i barwa są regulowane na urządzeniu Master.

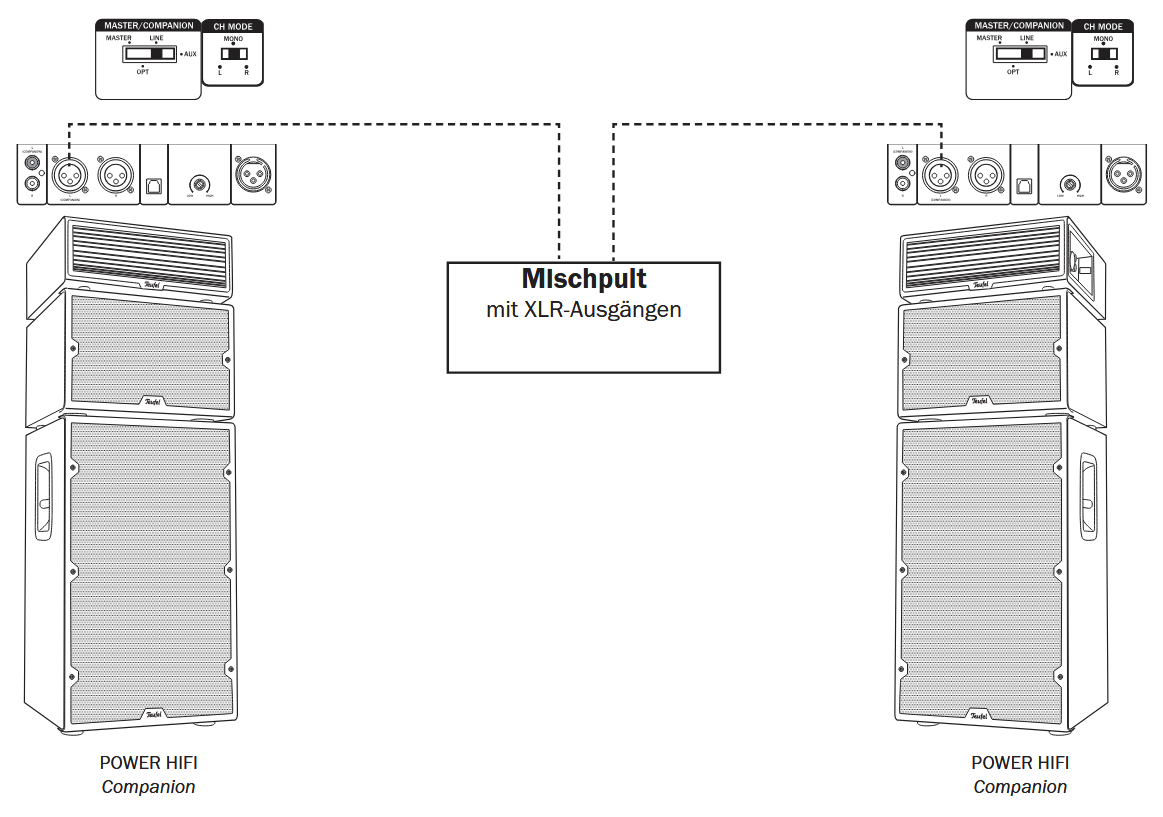

Przykład konfiguracji stereo z mikserem
Niezbędne akcesoria do tej konfiguracji: dwa kable cordial XLR, misker
Połączenie: Mikser jest połączony kablem XLR z wejściami LINE IN L obu urządzeń POWER HIFI.
Ustawienie przełącznika na urządzeniu MASTER: Przesuń przełącznik MASTER/COMPANION na LINE. Pozycja przełącznika CH MODE jest ignorowana.
Ustawienie przełącznika na urządzeniu COMPANION: Przesuń przełącznik MASTER/COMPANION na LINE. Pozycja przełącznika CH MODE jest ignorowana.
Obsługa: Sterowanie odbywa się za pomocą miksera
Ustawienia głośności: Po początkowym ustawieniu głośności na urządzeniach Companion, głośność i barwa są regulowane na mikserze.

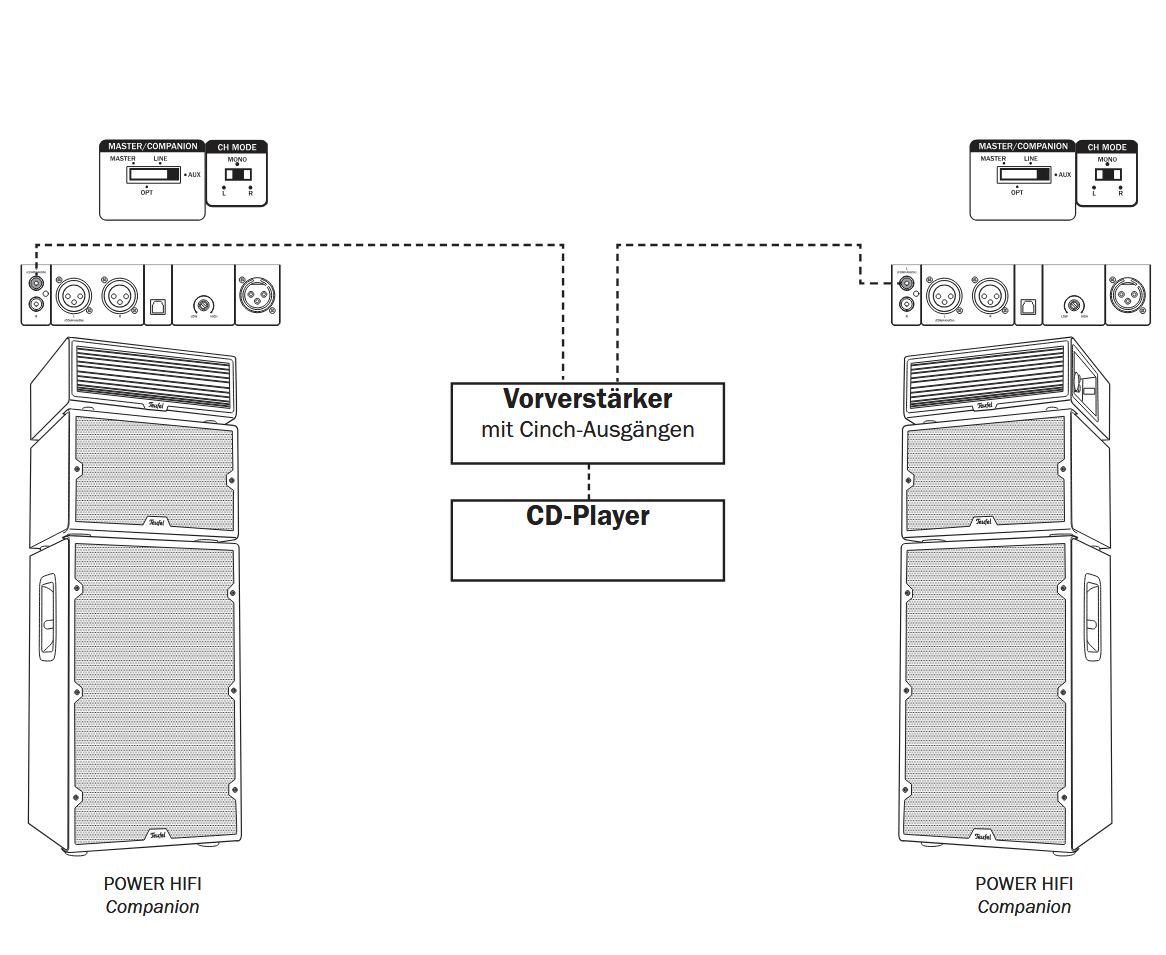

Przykład konfiguracji stereo z przedwzmacniaczem
Niezbędne akcesoria do tej konfiguracji: dwa kable Cinch, przedwzmacniacz, odtwarzacz CD
Połączenie: Przedwzmacniacz jest połączony kablem Cinch z wejściami AUX IN L obu urządzeń POWER HIFI
Ustawienie przełącznika na urządzeniu MASTER: Przesuń przełącznik MASTER/COMPANION na AUX. Pozycja przełącznika CH MODE jest ignorowana.
Ustawienie przełącznika na urządzeniu COMPANION: Przesuń przełącznik MASTER/COMPANION na LINE. Pozycja przełącznika CH MODE jest ignorowana.
Obsługa: Sterowanie odbywa się za pomocą przedwzmacniacza
Ustawienia głośności: Po początkowym ustawieniu głośności na urządzeniach Companion, głośność i barwa są regulowane przez przedwzmacniacz.
Czy mogę połączyć ze sobą więcej niż dwa urządzenia POWER HIFI?

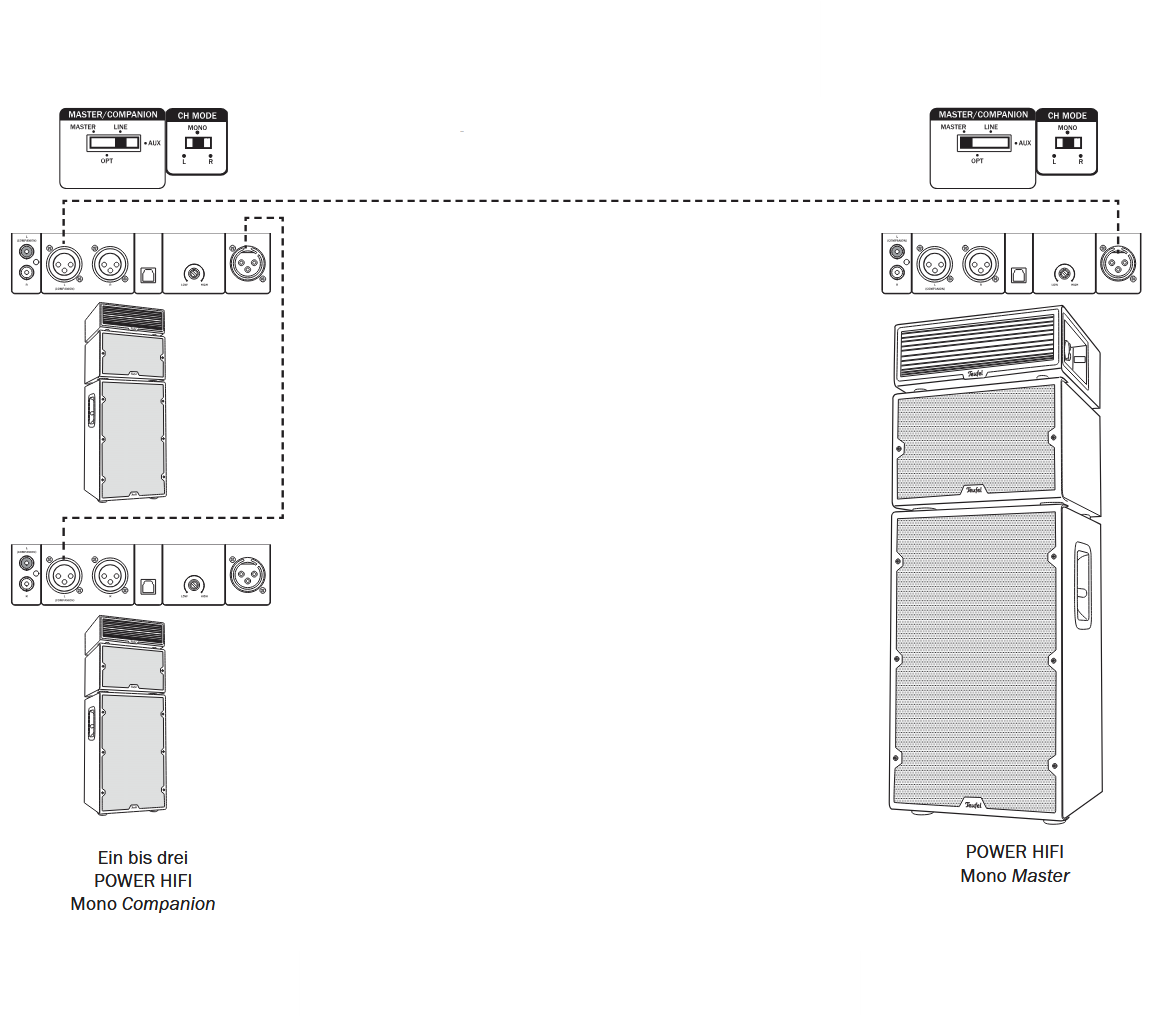

Przykład mono-kaskady
Niezbędne akcesoria do tej konfiguracji: kilka kabli cordial XLR
Połączenie: Wyjście LINE OUT urządzenia Master jest połączone kablem XLR z wejściem LINE IN L pierwszego urządzenia Companion. Wyjście LINE OUT tego Companion jest połączone z wejściem LINE IN L kolejnego Companion i tak dalej. Można połączyć do czterech urządzeń Companion w kaskadzie.
Ustawienie przełącznika na urządzeniu MASTER: Przesuń przełącznik MASTER/COMPANION na urządzeniu MASTER i przełącznik CH MODE na MONO. Master przekazuje przez kabel XLR zmiskowany sygnał stereo do pierwszego urządzenia Companion. Na wszystkich urządzeniach Companion ustawienia tych przełączników są ignorowane.
Ustawienie przełącznika na urządzeniu COMPANION: Przesuń przełącznik MASTER/COMPANION na LINE. Pozycja przełącznika CH MODE jest ignorowana.
Obsługa: Wszystkie wejścia mogą być używane na urządzeniu Master, a sterowanie odbywa się za pomocą panelu sterowania lub pilota urządzenia Master.
Ustawienia głośności: Po początkowym ustawieniu głośności na urządzeniach Companion, głośność i barwa są regulowane przez przedwzmacniacz. Jednak głośność urządzeń Companion może być zmniejszona względem urządzenia Master, na przykład, gdy przednia część parkietu ma być głośniej nagłośniona niż tylna część pomieszczenia.
Proporcje głośności nie są prawidłowe w trybie Master-Companion – co mogę zrobić?
Prawdopodobnie głośność na urządzeniu Companion jest ustawiona zbyt nisko. Ostrożnie ustaw poziom 100 za pomocą pokrętła Volume. W trybie Master-Companion głośność i barwa są regulowane na urządzeniu Master.
Następnie możesz za pomocą przycisków BALANCE </> na pilocie ustawić proporcję głośności między lewym a prawym kanałem stereo. Wyświetlacz na jednostce sterującej pokazuje przesunięcie w lewo jako wartość ujemną, w prawo jako dodatnią.
W przypadku utraty zasilania lub zmiany kanału stereo przełącznikiem CH MODE, to ustawienie zostanie usunięte.
Jak nawiązać połączenie Bluetooth® z POWER HIFI?
- Włącz funkcję Bluetooth® na swoim urządzeniu źródłowym (np. smartfonie).

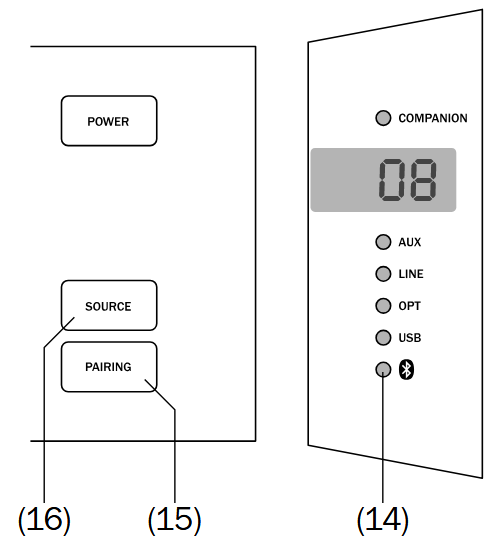

- Wybierz na POWER HIFI wejście „Bluetooth”. Naciśnij przycisk Bluetooth® (32) na pilocie lub kilkakrotnie przycisk SOURCE (16) na jednostce sterującej, aż dioda LED
(14) zaświeci się na niebiesko. - Jeśli POWER HIFI nie jest połączony z żadnym urządzeniem, parowanie rozpocznie się automatycznie, a dioda LED (14) będzie szybko migać na niebiesko. W przeciwnym razie naciśnij i przytrzymaj przycisk (32) przez około 2 sekundy lub krótko naciśnij przycisk PAIRING (15), aby rozpocząć parowanie.
- Pozwól swojemu urządzeniu wyszukać urządzenia Bluetooth®.
- Wybierz „POWER HIFI” z listy znalezionych urządzeń. Po sparowaniu POWER HIFI działa jako urządzenie odtwarzające Bluetooth® i odtwarza wszystkie dźwięki, które normalnie byłyby odtwarzane z Twojego urządzenia źródłowego.
Jak usunąć listę Bluetooth®?
Aby usunąć listę urządzeń źródłowych, naciśnij i przytrzymaj przycisk Bluetooth® (32) na pilocie przez około 10 sekund. Od tego momentu urządzenia mogą się łączyć tylko po ponownym sparowaniu.
Jak mogę wpłynąć na automatyczne włączanie i wyłączanie?
Przełącznikiem AUTO POWER (23) aktywujesz automatyczne włączanie i wyłączanie:
OFF – automatyka wyłączona
ON – automatyka włączona
• Jeśli POWER HIFI nie odbiera sygnału audio przez ponad 20 minut i nie jest obsługiwane, automatycznie przechodzi w tryb gotowości.
• Gdy sygnał audio zostanie wykryty na jakimkolwiek źródle, POWER HIFI wybudza się i przełącza na wykryte źródło audio.

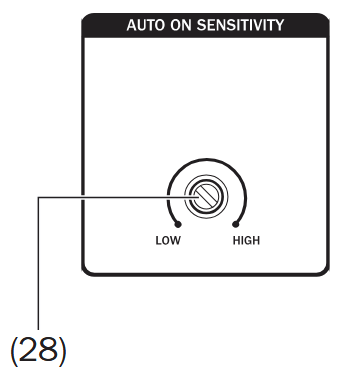

Za pomocą pokrętła AUTO ON SENSITIVITY (28) ustawiasz czułość, przy której automatyczne włączanie powinno wykrywać sygnał dźwiękowy:
• LOW: czułość jest niska, sygnał wejściowy jest wykrywany dopiero przy wysokim poziomie, a POWER HIFI wybudza się później.
• HIGH: czułość jest wysoka, sygnał wejściowy jest wykrywany już przy niskim poziomie, a POWER HIFI wybudza się szybciej.
Pilot nie działa – co mogę zrobić?
Jeśli pilot wydaje się nie działać i tylko dioda LED na urządzeniu Companion miga krótko, przełącznik (21) musi być ustawiony na Master.
Jeśli pilot rzeczywiście nie działa, tutaj znajdziesz dalszą pomoc.
Moje POWER HIFI wyświetla błąd „E1” – co mogę zrobić?
E 1 oznacza Błąd 1 i opisuje problem z przegrzaniem wzmacniacza. Najpierw sprawdź głośność i przetestuj zmianę miejsca ustawienia. Jeśli błąd nadal występuje, skontaktuj się z nami.
