Inhoud
- Waar vind ik de gebruiksaanwijzing?
- Hoe bouw ik de POWER HIFI op?
- POWER HIFI STEREO-bedrijf - Hoe verbind ik meerdere apparaten met elkaar?
- Kan ik meer dan twee POWER HIFI met elkaar verbinden?
- Bij Master-Companion-bedrijf klopt de balans niet?
- Hoe maak ik een Bluetooth®-verbinding met de POWER HIFI?
- Hoe kan ik de Bluetooth®-lijst wissen?
- Hoe beïnvloed ik het automatisch in- en uitschakelen?
- Mijn afstandsbediening werkt niet - wat kan ik doen?
- Mijn POWER HIFI toont fout "E1" - wat kan ik doen?
Waar vind ik de gebruiksaanwijzing?
De gebruiksaanwijzing vind je op https://teufelaudio.nl/handleiding. Gebruik dan het zoekveld voor het beste resultaat.
Hoe bouw ik de POWER HIFI op?
Het gehele systeem weegt 60 kg.
– Zorg daarom voor een ondergrond die dit gewicht kan dragen.
– Draag/vervoer alleen de afzonderlijke componenten – nooit het gestapelde gehele systeem.
Zorg er voor het inschakelen voor dat de schakelaar MASTER/COMPANION in de gewenste stand staat
– Leg alle kabels zo neer dat ze geen struikelgevaar vormen.
Luidsprekers aansluiten
De luidsprekeraansluitingen van de besturingseenheid naar de middentoon- en de laagfrequentluidspreker zijn elk uitgevoerd als 4-polige SpeakON-connectoren.

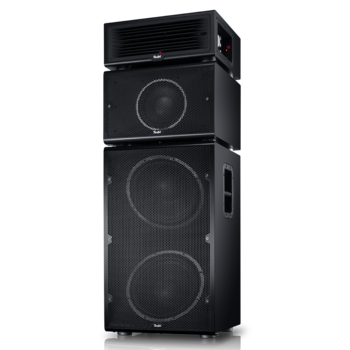

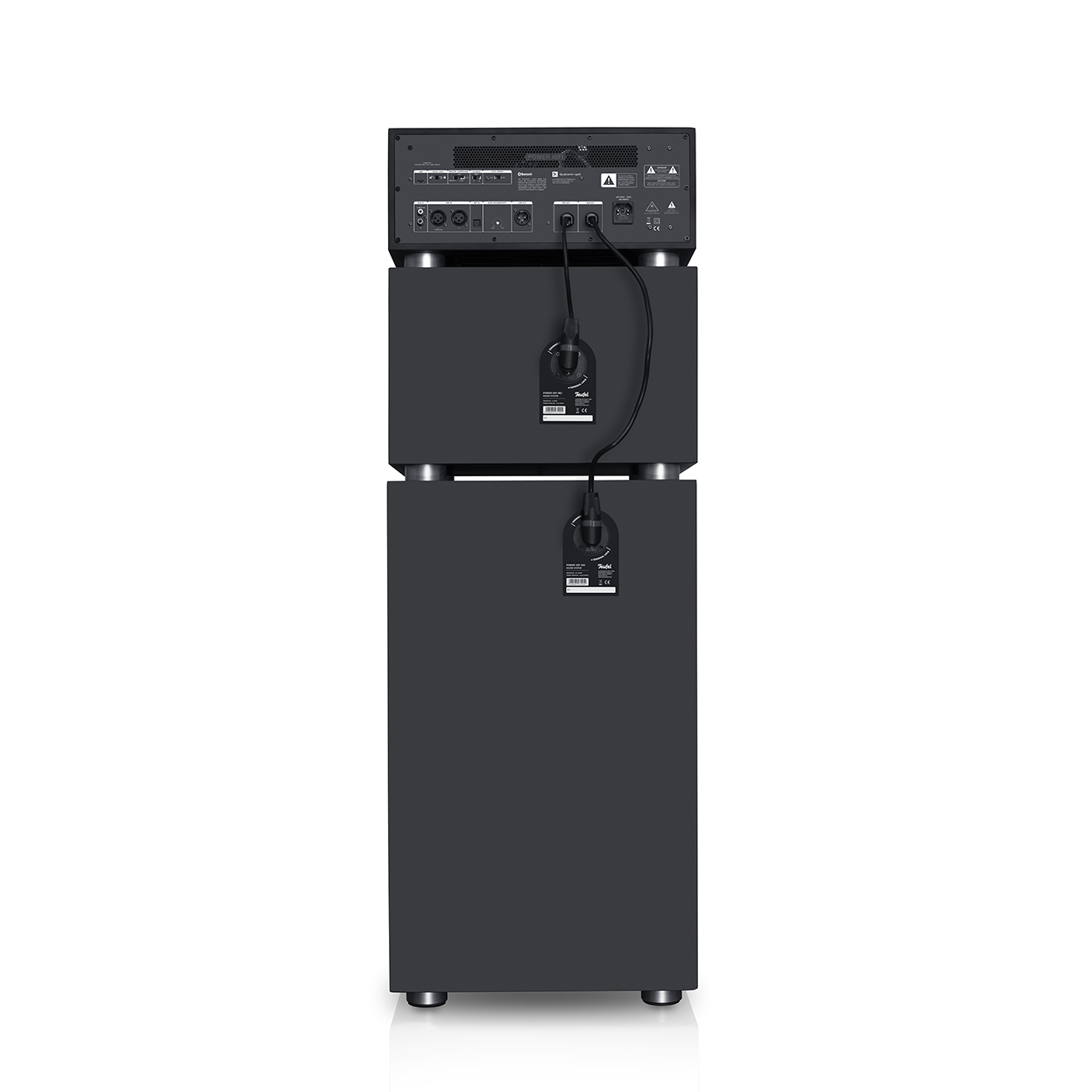

Verwarring van de kabels is uitgesloten door de verschillende kabellengte. Uiteindelijk ziet de opbouw er zo uit:

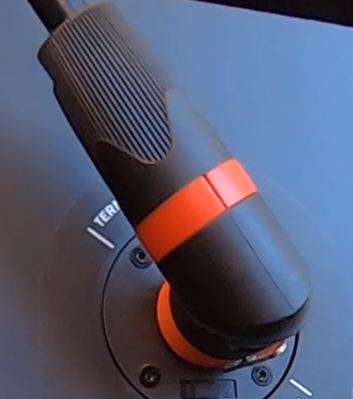

Inpluggen:
- Houd de stekker met de kabel naar boven voor de aansluiting.
- Draai de stekker ca. 45° naar links, totdat de nokken in de aansluiting passen.
- Schuif de stekker helemaal in de aansluiting.

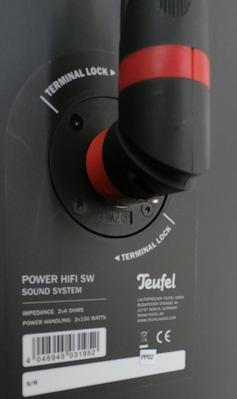

- Draai de stekker ca. 45° naar rechts, totdat de vergrendeling met een klik vastklikt. De kabel wijst nu naar boven.

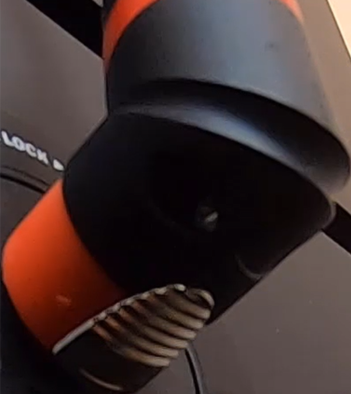

Losmaken:
- Trek de verchroomde grendel naar achteren en draai de stekker ca. 45° naar links.
- Trek de stekker uit de aansluiting.
POWER HIFI STEREO-ingebruikname - hoe verbind ik meerdere apparaten met elkaar?
Je kunt twee POWER HIFI's in een stereo-opstelling gebruiken. Zo speelt de MASTER het rechter en de COMPANION het linker kanaal af. Dit is handig als je ze in een stereo-driehoek kunt plaatsen. Als alternatief kun je de POWER HIFI ook in een mono-keten plaatsen. De Master geeft via de XLR-kabel het samengestelde stereo-signaal door aan de Companion(s).

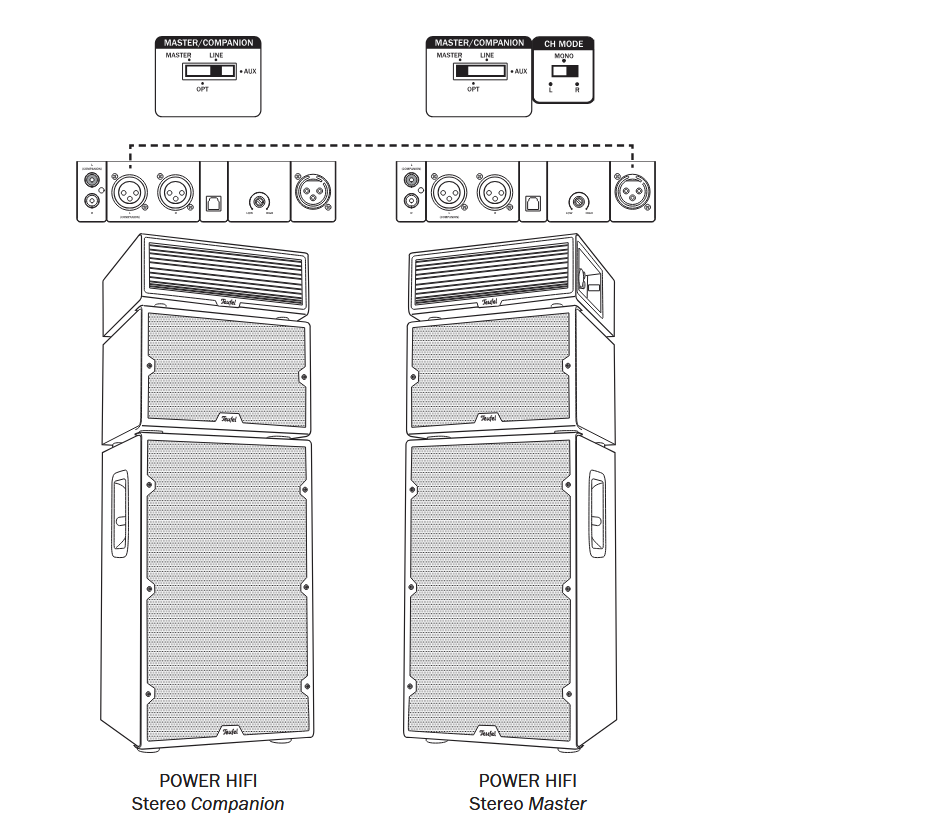

Voorbeeld van een stereo-opstelling
Benodigd toebehoren: Cordial XLR-kabel
Verbinding: De uitgang LINE OUT van de Master is via een XLR-kabel verbonden met de ingang LINE IN L van de Companion
.
Schakelaarstand bij de MASTER: Zet de schakelaar MASTER/COMPANION op MASTER en de schakelaar CH MODE op R (rechter kanaal). De Master geeft nu via de XLR-kabel het linker kanaal door aan de Companion.
Schakelaarstand bij de COMPANION: Zet de schakelaar MASTER/COMPANION op LINE. De stand van de schakelaar CH MODE wordt genegeerd.
Bediening: Bij de Master kunnen alle ingangen worden gebruikt, de bediening gebeurt via het bedieningspaneel of de afstandsbediening van de Master.
Volume-instellingen: Na de initiële volume-instelling bij de Companion worden volume en klank bij de Master geregeld.

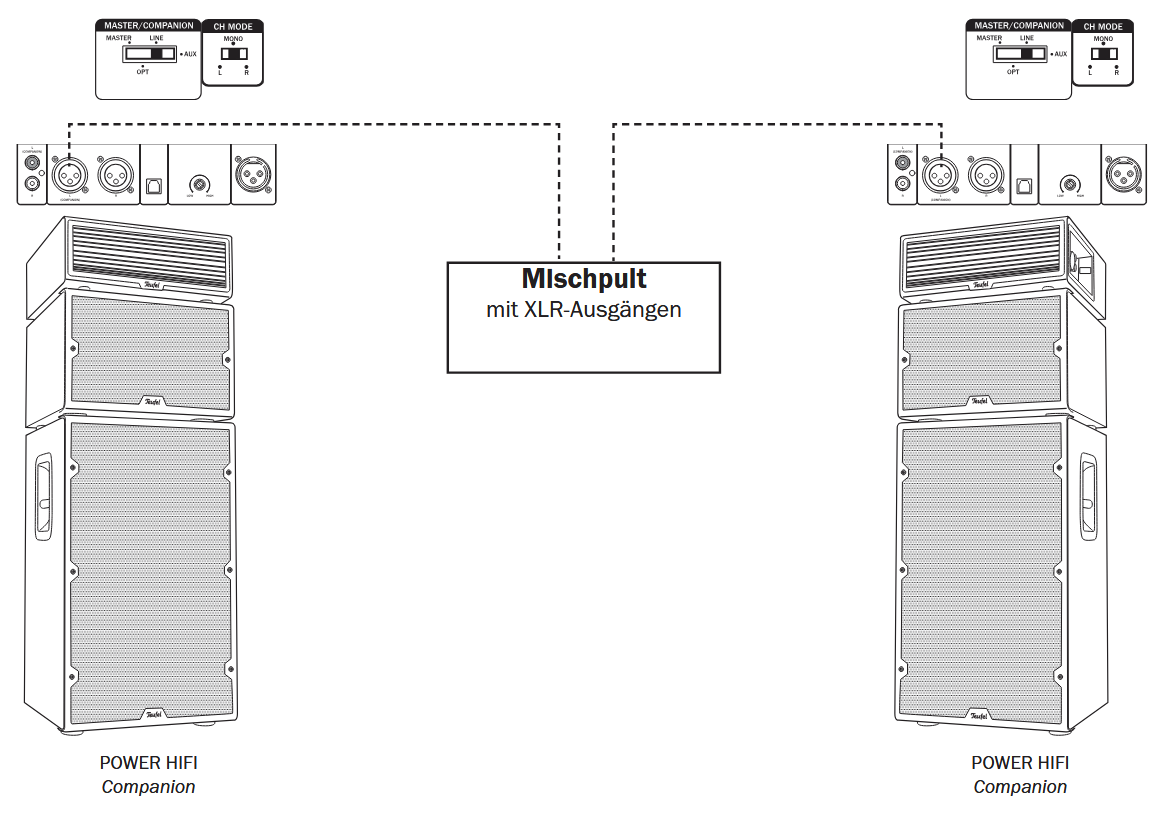

Voorbeeld van een stereo-opstelling met mengpaneel
Benodigd toebehoren voor deze opstelling: twee Cordial XLR-kabels, mengpaneel
Verbinding: Het mengpaneel wordt via XLR-kabels verbonden met de ingangen LINE IN L van beide POWER HIFI's.
Schakelaarstand bij de MASTER: Zet de schakelaar MASTER/COMPANION op LINE. De stand van de schakelaar CH MODE wordt genegeerd.
Schakelaarstand bij de COMPANION: Zet de schakelaar MASTER/COMPANION op LINE. De stand van de schakelaar CH MODE wordt genegeerd.
Bediening: De bediening gebeurt via het mengpaneel.
Volume-instellingen: Na de initiële volume-instelling bij de Companions worden volume en klank via het mengpaneel geregeld.
Voorbeeld van een stereo-opstelling met voorversterker
Benodigd toebehoren voor deze opstelling: twee Cinch-kabels, voorversterker, cd-speler
Verbinding: De voorversterker wordt via cinch-kabels verbonden met de ingangen AUX IN L van beide POWER HIFI's
.
Schakelaarstand bij de MASTER: Zet de schakelaar MASTER/COMPANION op AUX. De stand van de schakelaar CH MODE wordt genegeerd.
Schakelaarstand bij de COMPANION: Zet de schakelaar MASTER/COMPANION op LINE. De stand van de schakelaar CH MODE wordt genegeerd.
Bediening: De bediening gebeurt via de voorversterker.
Volume-instellingen: Na de initiële volume-instelling bij de Companions worden volume en klank via de voorversterker geregeld.
terug naar overzicht
Kan ik meer dan twee POWER HIFI met elkaar verbinden?
Voorbeeld van een mono-keten
Benodigd toebehoren voor deze opstelling: meerdere Cordial XLR-kabels
Verbinding: De uitgang LINE OUT van de Master is via een XLR-kabel verbonden met de ingang LINE IN L van de eerste Companion. De uitgang LINE OUT van deze Companion is verbonden met de ingang LINE IN L van de volgende Companion, enzovoort. Zo kunnen tot vier Companions in een keten geschakeld worden.
Schakelaarstand bij de MASTER: Zet de schakelaar MASTER/COMPANION op MASTER en de schakelaar CH MODE op MONO. De Master geeft via de XLR-kabel het samengestelde stereo-signaal door aan de eerste Companion. Bij alle Companions wordt de stand van deze schakelaars genegeerd.
Schakelaarstand bij de COMPANION: Zet de schakelaar MASTER/COMPANION telkens op LINE. De stand van de schakelaar CH MODE wordt genegeerd.
Bediening: Bij de Master kunnen alle ingangen worden gebruikt, de bediening gebeurt via het bedieningspaneel of de afstandsbediening van de Master.
Volume-instellingen: Na de initiële volume-instelling bij de Companions worden volume en klank via de voorversterker geregeld. De volumesterkte van de Companions kan echter worden verlaagd ten opzichte van de Master, bijvoorbeeld als het dansgedeelte voorin luider moet klinken dan het achterste deel van de ruimte.
Bij Master-Companion-bedrijf klopt de balans niet?
Waarschijnlijk is het volume bij de Companion te laag ingesteld. Stel voorzichtig met de volumeregelaar het niveau op 100 in. Bij Master-Companion-bedrijf worden volume en klank bij de Master geregeld.
Vervolgens kun je met de knoppen BALANCE </> op de afstandsbediening de volumeverhouding tussen het linker en rechter stereo-kanaal instellen. Het display op de besturingseenheid toont een verschuiving naar links als een negatieve waarde, naar rechts als een positieve waarde.
Bij stroomuitval of het wijzigen van het stereokanaal met de schakelaar CH MODE wordt deze instelling gewist.
Hoe maak ik een Bluetooth®-verbinding met de POWER HIFI?
- Schakel bij je afspeelapparaat (bijv. smartphone) de Bluetooth®-functie in.

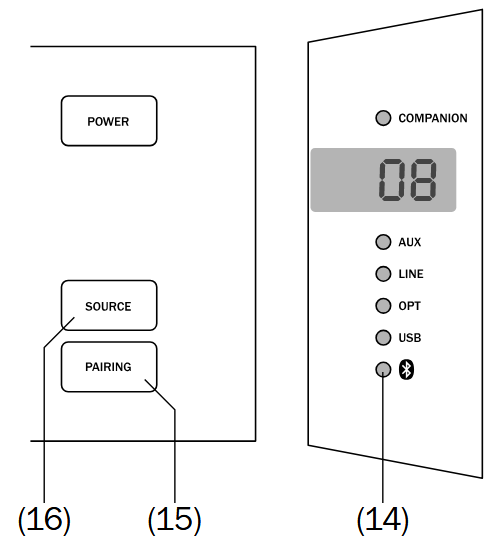

- Selecteer bij de POWER HIFI de ingang „Bluetooth“. Druk hiervoor op de Bluetooth®-knop (32) op de afstandsbediening of meerdere keren op de knop SOURCE (16) op de besturingseenheid, totdat de LED
(14) blauw brandt. - Als de POWER HIFI met geen enkel afspeelapparaat verbonden is, start het koppelen automatisch en knippert de LED (14) snel blauw. Anders houd je de knop (32) ca. 2 seconden ingedrukt of druk je kort op de knop PAIRING (15) om het koppelen te starten.
- Laat je afspeelapparaat zoeken naar Bluetooth®-apparaten.
- Selecteer „POWER HIFI“ uit de lijst van gevonden apparaten. Zodra het koppelen voltooid is, werkt je POWER HIFI als Bluetooth®-afspeelapparaat en geeft alle geluiden die anders door je afspeelapparaat zouden worden afgespeeld weer.
Hoe kan ik de Bluetooth®-lijst wissen?
Om deze lijst van afspeelapparaten te wissen, houd je de Bluetooth®-knop (32) op de afstandsbediening ca. 10 seconden ingedrukt. Daarna kunnen afspeelapparaten alleen na opnieuw koppelen verbinding maken.
Hoe beïnvloed ik het automatisch in- en uitschakelen?
Met de schakelaar AUTO POWER (23) activeer je het automatisch in- en uitschakelen:
OFF – Automatisch uitgeschakeld
ON – Automatisch ingeschakeld
• Ontvangt de POWER HIFI langer dan 20 minuten geen audiosignaal en is er geen bediening, dan schakelt deze automatisch in standby.
• Zodra op een audio-ingang een signaal wordt gedetecteerd, wordt de POWER HIFI wakker en schakelt over naar de gedetecteerde audio-ingang.

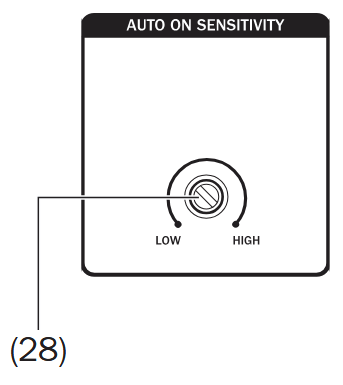

Met de regelaar AUTO ON SENSITIVITY (28) stel je de gevoeligheid in waarop de inschakelautomaat een audiosignaal moet detecteren:
• LOW: De gevoeligheid is laag ingesteld, dus wordt een ingangssignaal pas bij een hoog ingangsniveau herkend en wordt de POWER HIFI wakker.
• HIGH: De gevoeligheid is hoog ingesteld, dus wordt een ingangssignaal al bij een laag ingangsniveau herkend en wordt de POWER HIFI wakker.
Mijn afstandsbediening werkt niet - wat kan ik doen?
Als de afstandsbediening schijnbaar niet werkt en alleen de LED bij de Companion kort knippert, moet de schakelaar (21) op Master staan.
Werkt de afstandsbediening echt niet, dan vind je hier verdere hulp.
Mijn POWER HIFI toont fout "E1" - wat kan ik doen?
E 1 staat voor Error 1 en duidt op een warmteprobleem van de eindversterker. Controleer eerst het volume en probeer tijdelijk een andere plaatsing. Treedt de fout nog steeds op, neem dan contact met ons op.
