Inhoud
- Waar vind ik de handleiding?
- Hoe kan ik de CONCEPT 8/12 met de pc verbinden?
- Is er speciale software voor de CONCEPT 8/12?
- Mijn CONCEPT 8/12 is klaar voor gebruik en er is een bronsignaal via HDMI IN / HDMI TV / OPTICAL IN, maar ik hoor niets. Waardoor kan dit komen?
- Ik hoor geluid, maar de achterste luidsprekers en de center geven geen signaal, waaraan kan dat liggen?
- CONCEPT 8 / 12 Subwoofer: Witte LED’s / Rode LED op de subwoofer knippert (niets werkt meer)
Waar vind ik de handleiding?
De handleiding vind je op https://teufel.de/bedienungsanleitung. Gebruik dan het zoekveld.
Waar vind ik de technische gegevens?
De technische gegevens voor de subwoofer vind je op de productpagina van de CONCEPT 8 en de CONCEPT 12 in onze webshop.
Hoe kan ik de CONCEPT 8/12 met de pc verbinden?
Bekijk eerst je pc/laptop. Over welke uitgangen beschikt deze? Bepaal vervolgens hoe je je CONCEPT 8 respectievelijk Concept 12 wilt aansluiten.

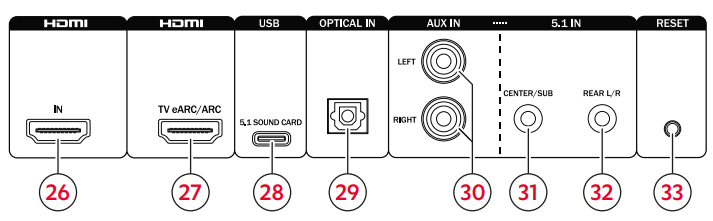

USB: De aansluiting van een pc gebeurt via een USB-C-datakabel (niet inbegrepen) op de USB-C-poort van de CONCEPT-subwoofer (28). Als je daarna een 2.1- of 5.1-configuratie in het pc-configuratiescherm instelt, stel dan in het bass-management (pc) alle kanalen in op “Full-range speakers” respectievelijk “Large”, omdat CONCEPT 8 / 12 over een geïntegreerd bass-management beschikt.
HDMI IN: Als de driver van je grafische kaart van je pc/laptop een HDMI-audiodriver bevat, gebruik dan een HDMI-kabel en sluit je pc/laptop aan op de HDMI IN-aansluiting (26).
AUX In: De aansluiting van een pc bij een 2.1-opstelling gebeurt uitsluitend via een stereo minijack-kabel (3,5 mm) naar 2× mono cinch (front L/R) of via een cinch-kabel op de AUX IN LEFT en RIGHT aansluiting (30). Gebruik je een 5.1-opstelling, sluit dan daarnaast een stereo minijack-kabel (rear L/R) (aansluiting 32), stereo minijack-kabel (center) (aansluiting 31) aan.
Aansluittips
De USB-geluidskaart van Concept 8/12 is interessant als je geen andere verbindingsmogelijkheden hebt.
De beste verbinding is de aansluiting op een meerkanaals geluidskaart van de pc via een adapterkabel minijack naar cinch en twee minijack-kabels (alle drie kabels van goede kwaliteit en zo kort mogelijk). De meeste recente moederborden (van de laatste 5 jaar) hebben goede onboard geluidskaarten (bijv. Realtek), waarvan de drivers ook regelmatig worden bijgewerkt.
Op een pc met een normale grafische kaart van Nvidia, AMD of Intel kan ook een verbinding via HDMI worden gemaakt, omdat de drivers van de grafische kaart meestal ook een HDMI-audiodriver bevatten (bij laptops niet altijd).
Een optische verbinding, indien aanwezig, is ook een goed alternatief.
Zodra via HDMI of optisch een digitaal PCM-stereosignaal binnenkomt, kan de upmix-functie van Concept 8/12 worden geactiveerd. Bij aansluiting op de geluidskaart van de pc verzorgt deze de upmix.
Heb je geen andere mogelijkheid dan USB, dan helpt indien nodig externe software.
Is er speciale software voor de CONCEPT 8/12?
Nee. De instelling van een 2.1- of 5.1-configuratie gebeurt direct in het pc-configuratiescherm.
Tip: Voor de beste klank stel in het bass-management (pc) alle kanalen in op “Full-range speakers” respectievelijk “Large”, omdat de CONCEPT 8/12 over een eigen geïntegreerd bass-management beschikt.
Opmerking: Bij het instellen van de 5.1-configuratie in het pc-configuratiescherm worden aangesloten achterluidsprekers mogelijk als side speakers herkend/benoemd. Dit is geen fout en heeft
geen invloed op het gebruik/de werking van het luidsprekersysteem.
terug naar overzicht
Mijn CONCEPT 8/12 is klaar voor gebruik en er is een bronsignaal via HDMI IN / HDMI TV / OPTICAL IN, maar ik hoor niets. Waardoor kan dit komen?
Mogelijke oorzaak: Ongeschikt digitaal uitgangsformaat van de bron.
Oplossing: Zorg dat het correcte bitstream-uitgangsformaat is ingesteld. Concept 8: alleen Dolby Digital bitstream. Bij Concept 12 Dolby Digital of DTS bitstream. Stel in het setup-menu van de bron het digitale uitgangsformaat in op “PCM” als er problemen zijn met de weergave van Dolby Digital bitstream.
Mogelijke oorzaak II: Bronapparaat (tv) is niet correct aangesloten.
Oplossing: Zorg dat de CONCEPT is aangesloten op de ARC-aansluiting (Audio Return Channel) van de televisie
en dat ARC in de instellingen van de televisie is ingeschakeld.
Ik hoor geluid, maar de achterste luidsprekers en de center geven geen signaal, waaraan kan dat liggen?
Als het bronsignaal een stereosignaal is, worden in een normale configuratie alleen de linker/rechter luidsprekers aangestuurd.
Oplossing: Activeer een upmix-modus door op de UPMIX-knop op de afstandsbediening te drukken. De upmix-modus verdeelt het signaal over alle luidsprekers.
Opmerking: kan alleen worden gebruikt bij bronnen die 2 kanalen leveren (bijv. Bluetooth®, 2-kanaals PCM via HDMI of Optical). Als de SETUP-schakelaar (22) op 2.1 staat, is upmix niet beschikbaar.
CONCEPT 8 / 12 Subwoofer: Witte LED’s / Rode LED op de subwoofer knippert (niets werkt meer)
Speel de update opnieuw af via USB op de pc: CONCEPT 8 / 12 Subwoofer: Firmware Update
