Dove posso trovare il manuale d'uso?
Il manuale d'uso lo trovi su https://teufel.de/bedienungsanleitung. Usa preferibilmente il campo di ricerca.
Come monto la POWER HIFI?
Il sistema completo pesa 60 kg.
– Presta quindi attenzione alla capacità di carico del supporto.
– Trasporta/maneggia solo i singoli componenti – mai il sistema completo impilato.
Prima di accendere, assicurati che l'interruttore MASTER/COMPANION sia nella posizione desiderata
– Disponi tutti i cavi in modo che non creino rischi di inciampo.
Collegare gli altoparlanti

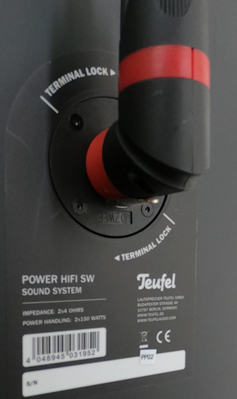

I collegamenti degli altoparlanti dalla centralina all'altoparlante medio e a quello dei bassi sono realizzati ciascuno con connettori Speak ON a 4 poli.

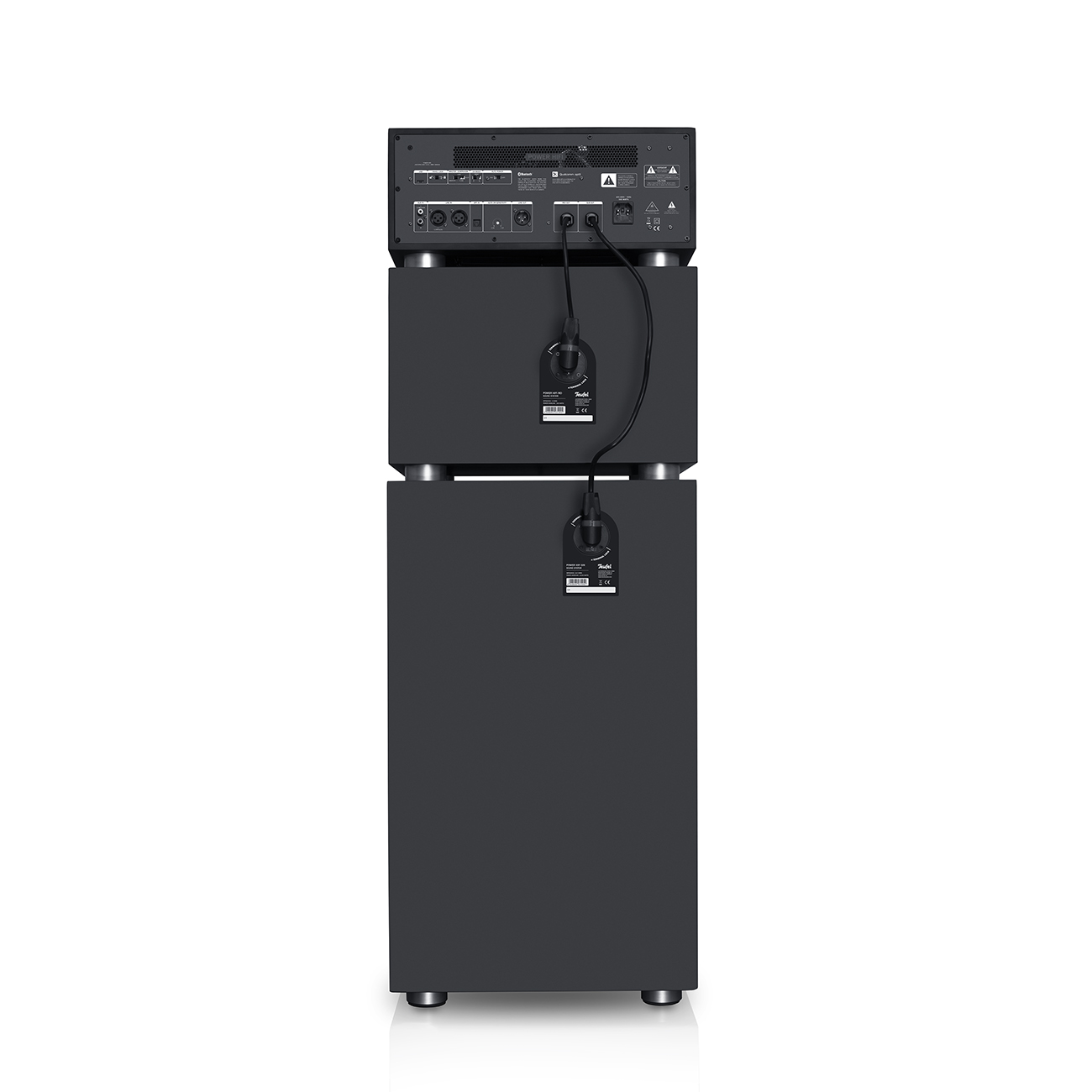

Un errore di collegamento è escluso grazie alla diversa lunghezza dei cavi. Alla fine il montaggio appare così:

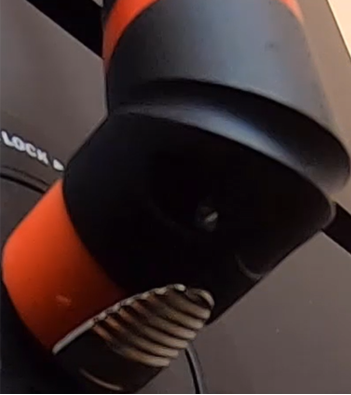

Inserimento:
- Tieni la spina con il cavo verso l'alto davanti alla presa.
- Ruota la spina di circa 45° verso sinistra finché i perni non si incastrano nella presa.
- Inserisci completamente la spina nella presa.
- Ruota la spina di circa 45° verso destra finché il blocco non scatta con un clic. Il cavo ora punta verso l'alto.

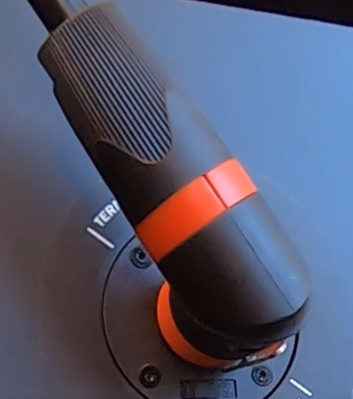

Rimozione:
- Tira il fermo cromato indietro e ruota la spina di circa 45° verso sinistra.
- Estrai la spina dalla presa
Funzionamento STEREO POWER HIFI - Come collego più dispositivi tra loro?
Puoi configurare due POWER HIFI in setup stereo. Così il MASTER riproduce il canale destro e il COMPANION il canale sinistro. Questo è consigliato se puoi posizionarli entrambi in un triangolo stereo. In alternativa puoi posizionare le POWER HIFI anche in una catena mono. Il Master trasmette tramite il cavo XLR il segnale stereo miscelato al Companion o ai Companions.

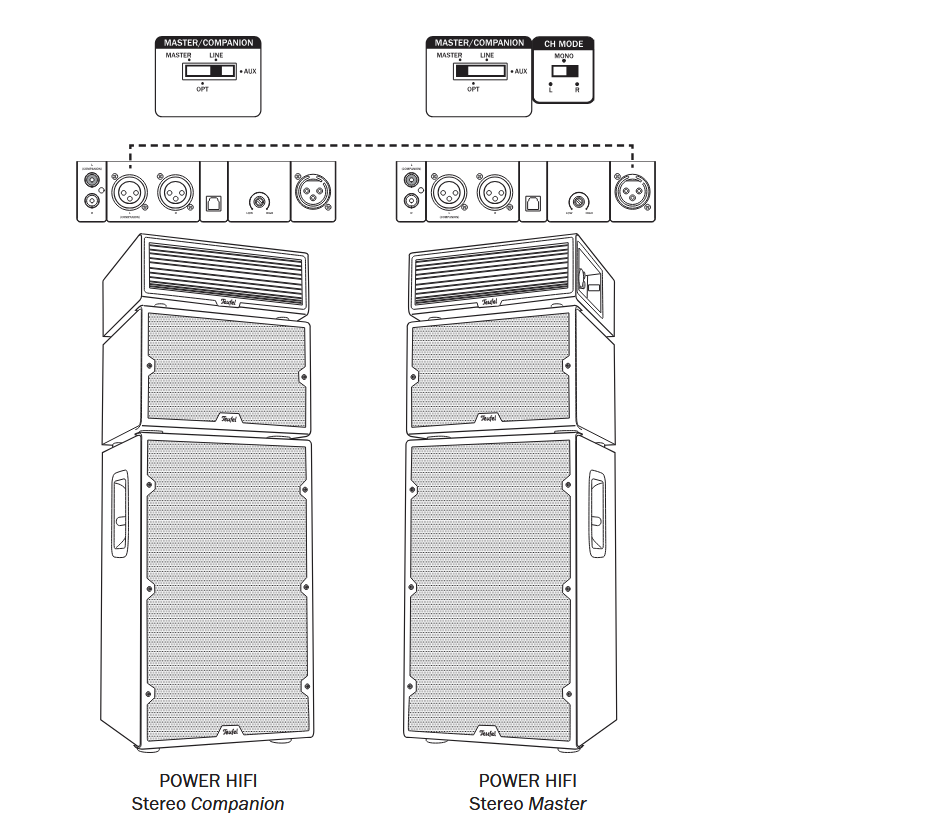

Esempio di setup stereo
Accessori necessari: cavo XLR Cordial
Collegamento: l'uscita LINE OUT del Master è collegata tramite cavo XLR all'ingresso LINE IN L del Companion
.
Posizione interruttori sul MASTER: sposta l'interruttore MASTER/COMPANION su MASTER e l'interruttore CH MODE su R (canale destro). Il Master trasmette ora tramite il cavo XLR il canale sinistro al Companion
.
Posizione interruttori sul COMPANION: sposta l'interruttore MASTER/COMPANION su LINE. La posizione dell'interruttore CH MODE viene ignorata.
Utilizzo: sul Master possono essere uscite tutte le sorgenti, il controllo avviene tramite il pannello di controllo o il telecomando del Master.
Impostazioni volume: dopo la regolazione iniziale del volume sul Companion, il volume e il suono vengono regolati dal Master.

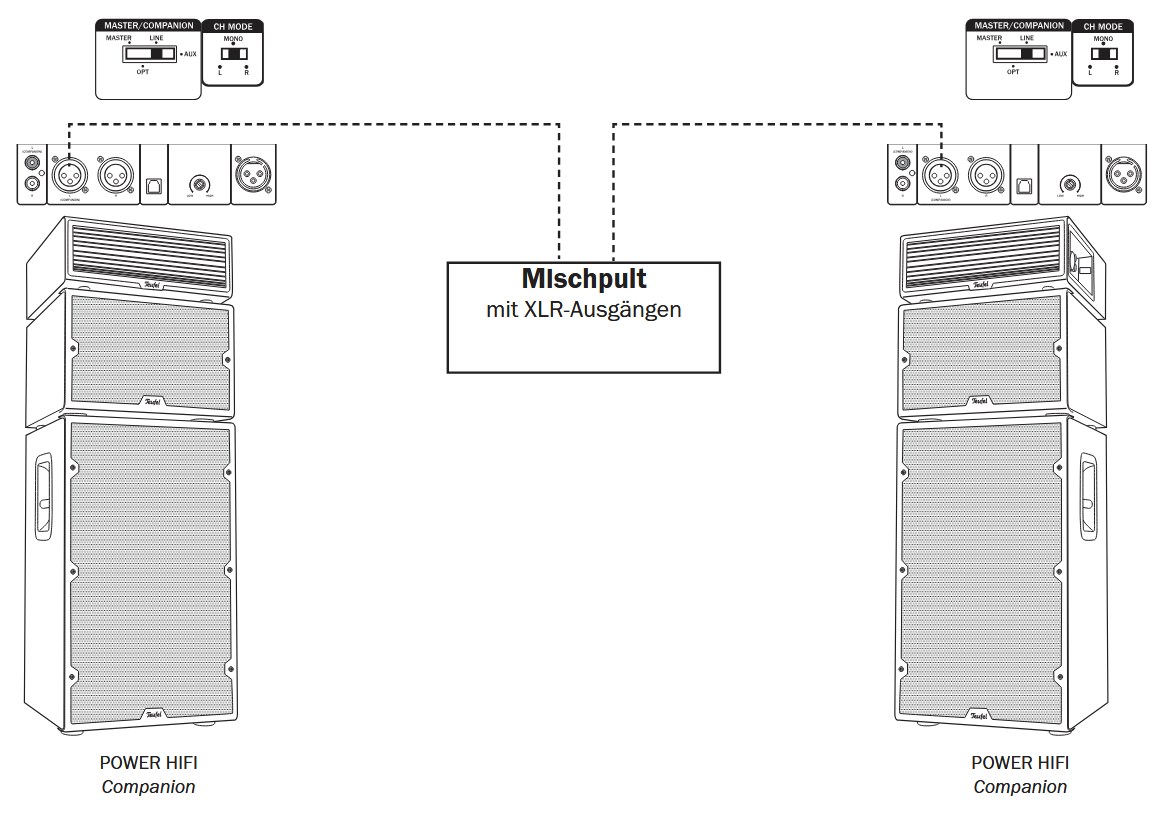

Esempio di setup stereo con mixer
Accessori necessari per questo setup: due cavi XLR Cordial, mixer
Collegamento: il mixer è collegato tramite cavi XLR agli ingressi LINE IN L di entrambe le POWER HIFI.
Posizione interruttori sul MASTER: sposta l'interruttore MASTER/COMPANION su LINE. La posizione dell'interruttore CH MODE viene ignorata.
Posizione interruttori sul COMPANION: sposta l'interruttore MASTER/COMPANION su LINE. La posizione dell'interruttore CH MODE viene ignorata.
Utilizzo: il controllo avviene tramite il mixer
Impostazioni volume: dopo la regolazione iniziale del volume sui Companions, volume e suono vengono regolati dal mixer.
Esempio di setup stereo con preamplificatore
Accessori necessari per questo setup: due cavi Cinch, preamplificatore, lettore CD
Collegamento: il preamplificatore è collegato tramite cavi Cinch agli ingressi AUX IN L di entrambe le POWER HIFI
.
Posizione interruttori sul MASTER: sposta l'interruttore MASTER/COMPANION su AUX. La posizione dell'interruttore CH MODE viene ignorata.
Posizione interruttori sul COMPANION: sposta l'interruttore MASTER/COMPANION su LINE. La posizione dell'interruttore CH MODE viene ignorata.
Utilizzo: il controllo avviene tramite il preamplificatore
Impostazioni volume: dopo la regolazione iniziale del volume sui Companions, volume e suono vengono regolati dal preamplificatore.
torna alla panoramica
Posso collegare più di due POWER HIFI insieme?
Esempio di catena mono
Accessori necessari per questo setup: diversi cavi XLR Cordial
Collegamento: l'uscita LINE OUT del Master è collegata tramite cavo XLR all'ingresso LINE IN L del primo Companion. L'uscita LINE OUT di questo è collegata all'ingresso LINE IN L del Companion successivo e così via. Possono essere collegati fino a quattro Companions in cascata.
Posizione interruttori sul MASTER: sposta l'interruttore MASTER/COMPANION su MASTER e l'interruttore CH MODE su MONO. Il Master trasmette tramite il cavo XLR il segnale stereo miscelato al primo Companion. Su tutti i Companions la posizione di questi interruttori viene ignorata.
Posizione interruttori sul COMPANION: sposta l'interruttore MASTER/COMPANION su LINE. La posizione dell'interruttore CH MODE viene ignorata.
Utilizzo: tutte le sorgenti possono essere usate sul Master, il controllo avviene tramite il pannello di controllo o il telecomando del Master.
Impostazioni volume: dopo la regolazione iniziale del volume sui Companions, volume e suono vengono regolati dal preamplificatore. Tuttavia, il volume dei Companions può essere ridotto rispetto al Master, ad esempio se si vuole che la pista da ballo davanti sia più forte della parte posteriore della stanza.
Nel funzionamento Master-Companion il bilanciamento non è corretto?
Probabilmente il volume sul Companion è impostato troppo basso. Regola con cautela il livello con il controllo Volume a 100. Nel funzionamento Master-Companion volume e suono vengono regolati dal Master.
Successivamente puoi regolare il rapporto di volume tra canale stereo sinistro e destro con i tasti BALANCE </> sul telecomando. Il display sull'unità di controllo mostra uno spostamento verso sinistra come valore negativo, verso destra come valore positivo.
In caso di perdita di corrente o modifica del canale stereo con l'interruttore CH MODE, questa impostazione viene cancellata.
Come stabilisco una connessione Bluetooth® con la POWER HIFI?
- Attiva la funzione Bluetooth® sul tuo dispositivo di riproduzione (es. smartphone).

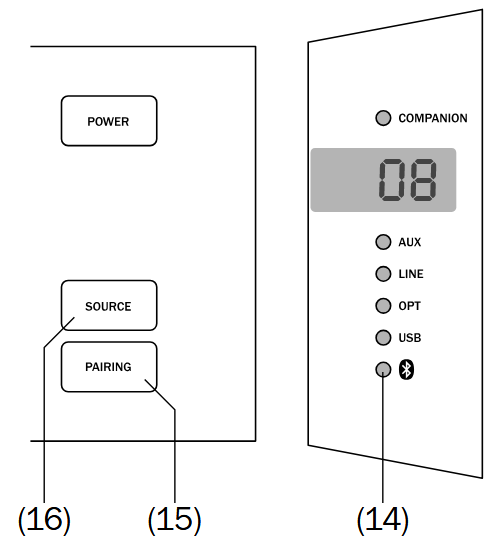

- Seleziona sulla POWER HIFI l'ingresso "Bluetooth". Premi il tasto Bluetooth® (32) sul telecomando o più volte il tasto SOURCE (16) sull'unità di controllo finché il LED
(14) non si illumina di blu. - Se la POWER HIFI non è connessa a nessun dispositivo, l'abbinamento parte automaticamente e il LED (14) lampeggia rapidamente in blu. Altrimenti tieni premuto il tasto (32) per circa 2 secondi, oppure premi brevemente il tasto PAIRING (15) per avviare l'abbinamento.
- Fai cercare i dispositivi Bluetooth® al tuo dispositivo di riproduzione.
- Seleziona "POWER HIFI" dalla lista dei dispositivi trovati. Una volta effettuato l'abbinamento, la tua POWER HIFI funziona come dispositivo di riproduzione Bluetooth® e riproduce tutti i suoni che altrimenti uscirebbero dal tuo dispositivo di riproduzione.
Come posso cancellare la lista Bluetooth®?
Per cancellare questa lista di dispositivi di riproduzione, tieni premuto il tasto Bluetooth® (32) sul telecomando per circa 10 secondi. Da quel momento i dispositivi possono connettersi solo dopo un nuovo abbinamento.
Come influisco sull'accensione e spegnimento automatico?
Con l'interruttore AUTO POWER (23) attivi l'accensione e lo spegnimento automatico:
OFF – automatismo disattivato
ON – automatismo attivato
• Se la POWER HIFI non riceve alcun segnale audio per più di 20 minuti e non viene utilizzata, si spegne automaticamente in standby.
• Non appena viene rilevato un segnale su una sorgente audio, la POWER HIFI si attiva e commuta sulla sorgente audio rilevata.

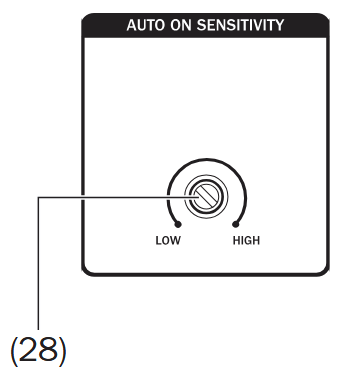

Con il controllo AUTO ON SENSITIVITY (28) regoli la sensibilità con cui l'automatismo di accensione deve rilevare un segnale audio:
• LOW: la sensibilità è bassa, quindi un segnale in ingresso viene considerato solo se il livello è alto e la POWER HIFI si attiva.
• HIGH: la sensibilità è alta, quindi un segnale in ingresso viene considerato anche a basso livello e la POWER HIFI si attiva.
Il mio telecomando non funziona - cosa posso fare?
Se il telecomando sembra non funzionare e solo il LED sul Companion lampeggia brevemente, l'interruttore (21) deve essere impostato su Master.
Se il telecomando realmente non funziona, trovi qui ulteriore assistenza.
La mia POWER HIFI mostra l'errore "E1" - cosa posso fare?
E 1 indica Error 1 e descrive un problema di surriscaldamento dell'amplificatore finale. Controlla prima il volume e prova a cambiare posizione. Se l'errore persiste, contattaci per favore.
