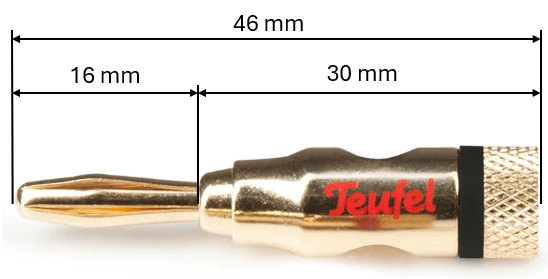

I connettori a banana Teufel sono adattatori di connessione che garantiscono una trasmissione affidabile del segnale audio e consentono una rapida disconnessione/connessione, ad esempio quando il sistema viene spostato di frequente o quando i diffusori devono essere utilizzati in configurazioni diverse, ad esempio stereo sul computer e 5.1. sul televisore.
Collegamento dei connettori a banana Teufel
Se le estremità dei cavi non sono ancora scoperte, isolarle prima per una profondità di circa un centimetro alle estremità. 2. Svitare la vite filettata per il collegamento.
Ora svitate la vite filettata sulla parte superiore della spina a banana. 3. Se necessario, attorcigliate il filo di rame e la spina a banana.
Se necessario, attorcigliare il filo di rame e inserire l'estremità del cavo nell'apertura laterale della spina a banana. 4. Serrare nuovamente la vite.
Serrare nuovamente la vite.
Ora è possibile collegare la spina a banana al rispettivo ingresso dell'altoparlante o all'uscita dell'amplificatore.
Suggerimento: i collegamenti audio del ricevitore sono spesso coperti da un cappuccio protettivo. Di solito è possibile rimuoverlo per inserire successivamente un connettore a banana.
